Các loại tín hiệu đầu ra phổ biến của transmitter cân công nghiệp

Trong hệ thống cân điện tử công nghiệp, transmitter đóng vai trò quan trọng trong việc chuyển đổi tín hiệu từ loadcell sang dạng tín hiệu có thể truyền đi và xử lý. Mỗi loại tín hiệu đầu ra có đặc điểm, ưu nhược điểm và phạm vi ứng dụng khác nhau. Bài viết này giúp bạn hiểu rõ từng loại tín hiệu phổ biến hiện nay, đặc biệt trong các thiết bị Minebea Intec.

---

1. Tín hiệu Analog 4–20mA / 0–10V

Đây là dạng tín hiệu analog truyền thống, được sử dụng phổ biến nhất trong các hệ thống cân công nghiệp.

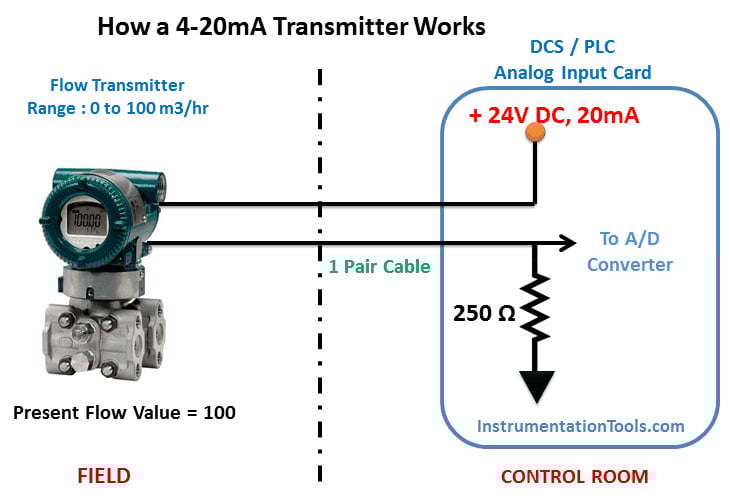

Nguyên lý hoạt động:

Transmitter chuyển đổi giá trị cân thành dòng điện (thường 4–20mA) hoặc điện áp (0–10V). Tín hiệu này được gửi đến PLC, bộ hiển thị hoặc thiết bị điều khiển khác.

Ưu điểm:

• Dễ tích hợp, tương thích với hầu hết PLC và thiết bị điều khiển.
• Truyền ổn định trong khoảng cách ngắn (dưới 300m).
• Chi phí đầu tư thấp.

Nhược điểm:

• Bị suy hao tín hiệu nếu dây dài.
• Dễ nhiễu bởi môi trường điện từ mạnh.
• Không truyền được dữ liệu nhiều kênh cùng lúc

---

2. Tín hiệu truyền thông RS232 / RS485 (Modbus RTU)

Đây là dạng tín hiệu digital phổ biến nhất hiện nay trong các transmitter hiện đại. RS485 cho phép kết nối nhiều thiết bị trên cùng một đường truyền, hỗ trợ chuẩn Modbus RTU.

Ưu điểm:

• Truyền dữ liệu xa (lên đến 1200m) mà không suy hao tín hiệu.
• Chống nhiễu tốt nhờ truyền vi sai.
• Có thể đọc nhiều thông số cùng lúc: khối lượng, trạng thái, lỗi…
• Dễ tích hợp vào hệ thống tự động hóa, SCADA.

Nhược điểm:

• Cần cấu hình truyền thông (địa chỉ, tốc độ baud, parity...).
• Không phù hợp cho ứng dụng yêu cầu tốc độ cập nhật cực cao.

Ví dụ: Bộ PR5211 và PR5220 của Minebea Intec hỗ trợ đầy đủ giao thức RS485 (Modbus RTU), giúp truyền dữ liệu chính xác và ổn định trong môi trường công nghiệp khắc nghiệt.



---

3. Tín hiệu Ethernet / Modbus TCP / Profinet

Các hệ thống cân hiện đại, đặc biệt trong nhà máy tự động hóa, đang dần chuyển sang tín hiệu Ethernet tốc độ cao. Transmitter như PR5410 của Minebea Intec hỗ trợ Modbus TCP, EtherNet/IP, Profinet.

Ưu điểm:

• Tốc độ truyền cao, độ trễ thấp.
• Tích hợp trực tiếp vào mạng công nghiệp (PLC Siemens, Allen-Bradley...).
• Cho phép giám sát và cấu hình từ xa qua mạng LAN.

Nhược điểm:

• Chi phí đầu tư cao hơn.
• Cần hạ tầng mạng ổn định và kỹ thuật cấu hình chuyên sâu.

---

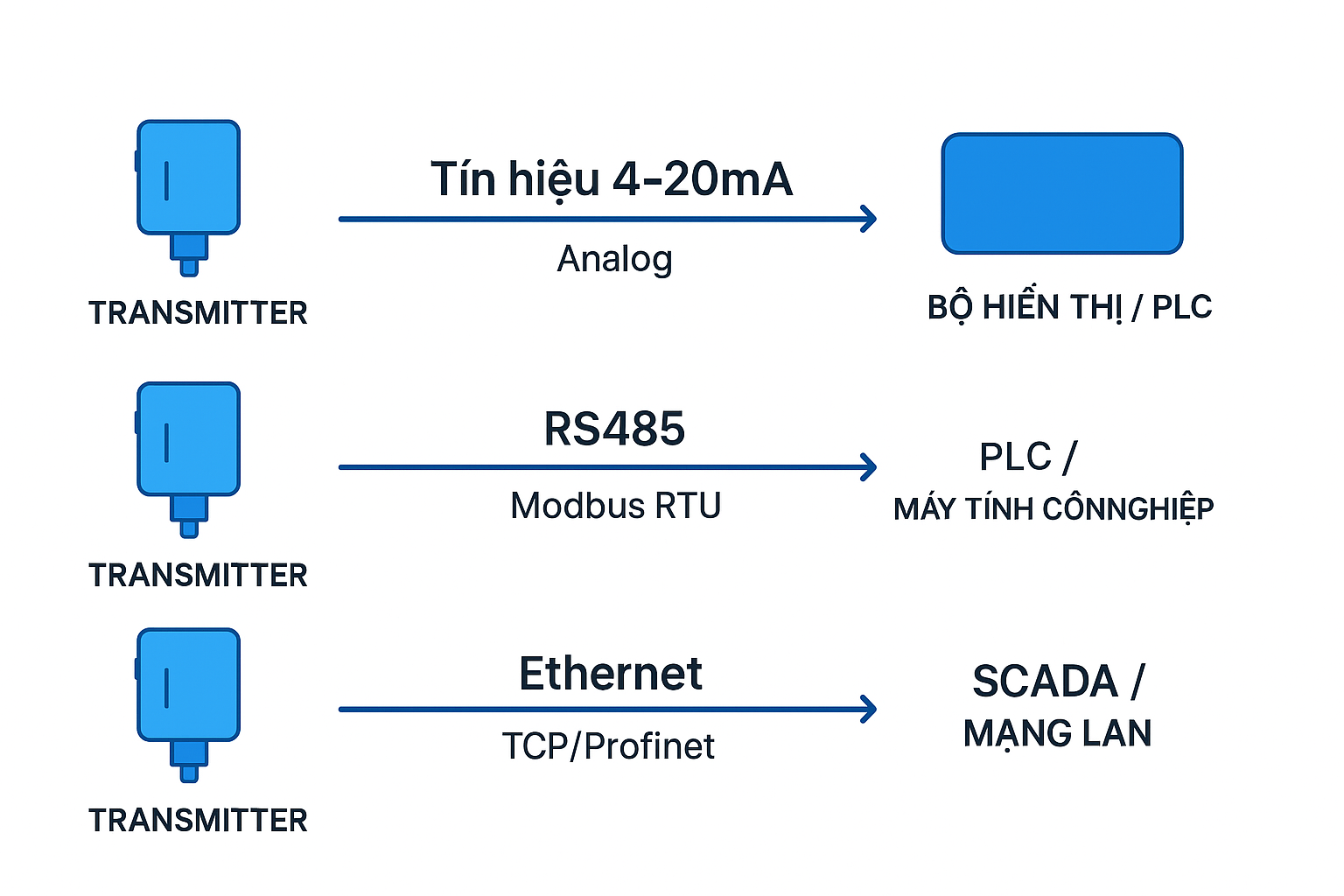

4. Chọn loại tín hiệu phù hợp cho hệ thống cân

Việc chọn loại tín hiệu phụ thuộc vào mục đích sử dụng:

• 4–20mA / 0–10V: Ứng dụng đơn giản, giám sát tại chỗ, ít nhiễu.
• RS485 (Modbus RTU): Truyền xa, nhiều điểm, độ tin cậy cao.
• Ethernet / Profinet: Dành cho hệ thống tự động hóa cấp cao, cần giám sát qua mạng.

5. Ứng dụng thực tế với thiết bị Minebea Intec

Các dòng transmitter của Minebea Intec như PR5211, PR5220 và PR5410 đáp ứng đầy đủ các chuẩn tín hiệu trên. Tùy theo yêu cầu dự án, người dùng có thể chọn:

• PR5211: Analog + RS485
• PR5220: RS485 + Modbus RTU
• PR5410: Ethernet (Modbus TCP, Profinet, EtherNet/IP)

Nhờ sự linh hoạt trong giao tiếp, các thiết bị này dễ dàng tích hợp vào hệ thống PLC, SCADA hoặc IoT trong nhà máy.

---

6. Kết luận

Hiểu rõ từng loại tín hiệu đầu ra giúp kỹ sư chọn transmitter phù hợp, tránh sai sót khi tích hợp hệ thống. Nếu bạn cần tư vấn chọn thiết bị cân hoặc transmitter phù hợp, Cân điện tử Quốc Hùng sẵn sàng hỗ trợ với đội ngũ kỹ thuật am hiểu thiết bị Minebea Intec.
