Trong các nhà máy hóa chất, dược phẩm, mỹ phẩm, thực phẩm, sơn, dung môi và nhiều ngành công nghiệp khác, một số khu vực có thể xuất hiện khí, hơi hoặc bụi có khả năng cháy nổ.
Trong các nhà máy hóa chất, dược phẩm, mỹ phẩm, thực phẩm, sơn, dung môi và nhiều ngành công nghiệp khác, một số khu vực có thể xuất hiện khí, hơi hoặc bụi có khả năng cháy nổ.
Khi đó, việc lựa chọn cân trong môi trường chống cháy nổ không đơn giản là chọn một chiếc cân có khả năng chịu tải phù hợp. Doanh nghiệp cần xem xét đồng thời khu vực nguy hiểm, chứng nhận Ex, Loadcell, bộ hiển thị, nguồn cấp, dây cáp, giao tiếp và các thiết bị phụ trợ.
Vậy khi lựa chọn cân chống cháy nổ, doanh nghiệp cần lưu ý những gì?
Mục lục
Cân chống cháy nổ là hệ thống cân được cấu hình với các thiết bị phù hợp để sử dụng trong những khu vực có nguy cơ hình thành khí, hơi hoặc bụi dễ cháy.
Một hệ thống cân có thể bao gồm:
Điểm quan trọng là không nên chỉ nhìn vào một thiết bị riêng lẻ. Toàn bộ cấu hình phải phù hợp với yêu cầu của khu vực lắp đặt.
Đây là bước đầu tiên khi thiết kế hệ thống cân chống cháy nổ.
Doanh nghiệp cần xác định khu vực lắp đặt thuộc Zone nào và môi trường nguy hiểm là do khí/hơi hay bụi.
Ví dụ, Combics 2 CAIXS2 của Minebea Intec có các chứng nhận ATEX:
Thiết bị cũng có chứng nhận IECEx tương ứng.
Trong khi đó, Loadcell PR 6221 có các phiên bản Ex dành cho những khu vực khác nhau, bao gồm các cấu hình liên quan đến Zone 0/1, Zone 20/21, Zone 2 và Zone 22, tùy phiên bản được lựa chọn.
Vì vậy, không nên chọn thiết bị trước rồi mới xác định Zone.
Quy trình nên là:
Xác định khu vực → xác định yêu cầu Ex → lựa chọn thiết bị → kiểm tra cấu hình hệ thống.
Một thiết bị có ký hiệu Ex chưa có nghĩa là có thể sử dụng ở mọi khu vực nguy hiểm.
Cần kiểm tra các thông tin trên chứng nhận và tài liệu kỹ thuật, chẳng hạn:
Đặc biệt với các sản phẩm có nhiều phiên bản, phải kiểm tra đúng mã sản phẩm và đúng cấu hình Ex.
Ví dụ PR 6221 có cả phiên bản tiêu chuẩn và phiên bản Ex; datasheet cũng yêu cầu chỉ rõ phiên bản chống cháy nổ khi đặt hàng.
Một hệ thống cân chống cháy nổ không thể chỉ sử dụng đầu cân Ex trong khi các thành phần khác lại không phù hợp với yêu cầu của khu vực.
Loadcell cũng cần được lựa chọn dựa trên:

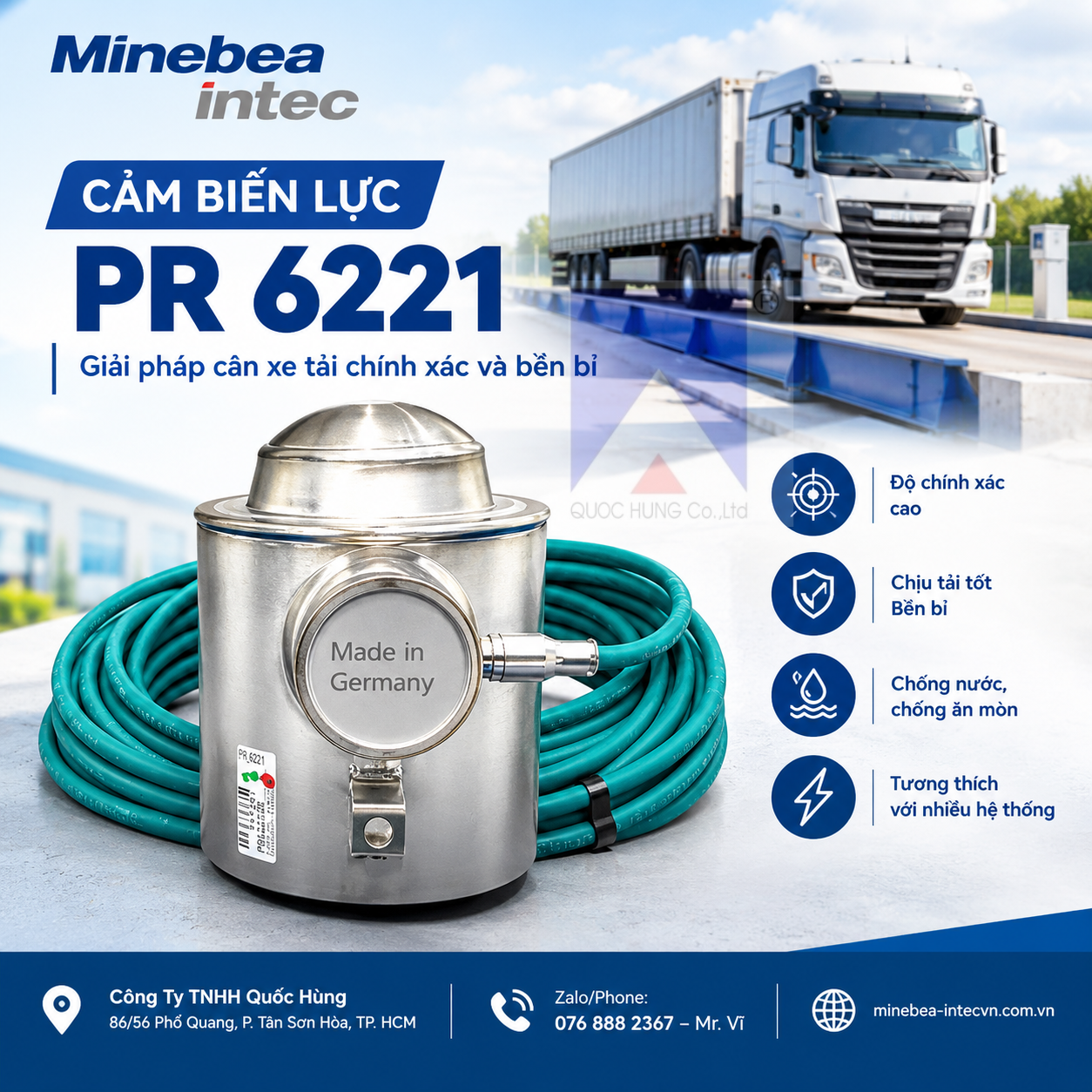

Ví dụ: Loadcell Minebea Intec PR 6221
PR 6221 được thiết kế chuyên dụng cho cân xe tải, có nhiều mức tải từ 12,5 tấn đến 75 tấn tùy phiên bản.
Sản phẩm có cấp bảo vệ IP68/IP69 và có các phiên bản Ex tùy cấu hình.
⇒ Xem thêm: Loadcell PR 6221 – Cảm biến lực cho cân xe tải
Bộ hiển thị là nơi người vận hành đọc kết quả cân và có thể thực hiện nhiều thao tác xử lý dữ liệu.
Đối với Minebea Intec Combics 2 CAIXS2, thiết bị được thiết kế cho môi trường có nguy cơ cháy nổ và hỗ trợ nhiều ứng dụng như:
Thiết bị có vỏ thép không gỉ 1.4301, chuẩn bảo vệ IP69K và hỗ trợ tối đa hai điểm cân.
⇒ Xem chi tiết: Combics 2 EX – Bộ hiển thị cân chống cháy nổ
Đây là internal link rất quan trọng của bài mới, vì nó dẫn từ bài kiến thức sang bài sản phẩm cũ mà không làm hai bài cạnh tranh nhau.
Đây là phần thường bị bỏ qua khi thiết kế hệ thống.
Combics 2 CAIXS2 sử dụng nguồn cấp bên ngoài. Datasheet có các bộ nguồn được chỉ định cho khu vực có nguy cơ cháy nổ và khu vực an toàn tùy cấu hình.
Thiết bị cũng hỗ trợ nhiều tùy chọn giao tiếp như:
Do đó, trước khi báo giá nên xác định rõ khách hàng muốn:
Hiển thị tại chỗ hay Truyền dữ liệu về PLC/PC/hệ thống quản lý.
Từ đó mới lựa chọn cấu hình phù hợp.
Ngoài chống cháy nổ, hệ thống cân có thể phải làm việc trong môi trường:
Do đó, cấp bảo vệ IP là thông số cần được quan tâm.
Combics 2 CAIXS2 đạt IP69K.
PR 6221 có cấp bảo vệ IP68/IP69; tài liệu kỹ thuật của Minebea Intec nêu loadcell có thể chịu ngâm nước ở độ sâu 1,5 m trong thời gian dài theo điều kiện quy định.
Điều này đặc biệt hữu ích với những hệ thống cân đặt trong môi trường khắc nghiệt.
Đối với cân xe tải, Loadcell và dây tín hiệu thường được lắp đặt ngoài trời nên nguy cơ ảnh hưởng bởi sét và xung điện là vấn đề cần được tính đến.
PR 6221 được thiết kế với khả năng bảo vệ chống xung sét cao. Theo tài liệu kỹ thuật, khi được sử dụng cùng hệ thống chống sét, cân bằng điện thế, bảo vệ cáp đo và các thiết bị phù hợp, loadcell có thể chịu điện áp và dòng xung rất lớn theo điều kiện thử nghiệm được nhà sản xuất công bố.
Vì vậy, với cân xe tải chống cháy nổ, không nên chỉ tập trung vào tải trọng Loadcell mà bỏ qua hệ thống tiếp địa và chống sét.
Tùy ứng dụng, hệ thống có thể được cấu hình theo dạng:
Loadcell Ex
↓
Junction Box / phụ kiện phù hợp
↓
Combics 2 CAIXS2
↓
Bộ nguồn Ex / thiết bị giao tiếp
↓
PLC / PC / Máy in
Với PR 6221, Minebea Intec cũng cung cấp các bộ mounting kit và junction box dành cho hệ thống cân xe tải. Datasheet liệt kê các cấu hình junction box cho hệ thống có tối đa 8 loadcell.
Điều này cho thấy khi tư vấn, nên tiếp cận theo giải pháp hoàn chỉnh thay vì chỉ bán riêng từng linh kiện.
Để tránh chọn sai thiết bị, có thể sử dụng checklist sau:
Chỉ cần thu thập được những thông tin trên, việc lựa chọn cấu hình cân chống cháy nổ sẽ rõ ràng hơn rất nhiều.
Cân trong môi trường chống cháy nổ cần được thiết kế dựa trên toàn bộ hệ thống chứ không chỉ dựa vào một thiết bị riêng lẻ.
Doanh nghiệp cần xác định đúng Zone, yêu cầu ATEX/IECEx, loại môi trường, Loadcell, bộ hiển thị, nguồn cấp, giao tiếp, cấp bảo vệ IP và các phụ kiện liên quan trước khi lựa chọn thiết bị. Đối với các ứng dụng cân công nghiệp, Minebea Intec cung cấp nhiều giải pháp dành cho môi trường đặc thù, trong đó Combics 2 CAIXS2 là bộ hiển thị được thiết kế cho môi trường có nguy cơ cháy nổ, còn PR 6221 có các phiên bản dành cho ứng dụng cân xe tải và cấu hình Ex.
