Transmitter PR 5211 Minebea Intec – Bộ Truyền Tín Hiệu Cân

Transmitter PR 5211 Minebea Intec là bộ truyền tín hiệu cân được thiết kế để kết nối với các loadcell dạng strain gauge, xử lý tín hiệu trọng lượng và truyền dữ liệu đến hệ thống điều khiển hoặc thiết bị tự động hóa. Sản phẩm có thiết kế nhỏ gọn, lắp đặt trên thanh DIN 35 mm và phù hợp với nhiều hệ thống cân công nghiệp.

PR 5211 có thể được sử dụng trong các ứng dụng như cân bồn, cân silo, cân phễu, cân định lượng và các hệ thống cân tích hợp với PLC hoặc hệ thống điều khiển.

Theo tài liệu kỹ thuật của Minebea Intec, PR 5211 hỗ trợ kết nối loadcell 4 dây hoặc 6 dây, nguồn cấp loadcell 12 VDC và có các tùy chọn giao tiếp như RS485, ngõ ra analog 0/4–20 mA và Profibus DP tùy phiên bản.

1. PR 5211 Minebea Intec có gì nổi bật?

A.Thiết kế nhỏ gọn, dễ lắp đặt

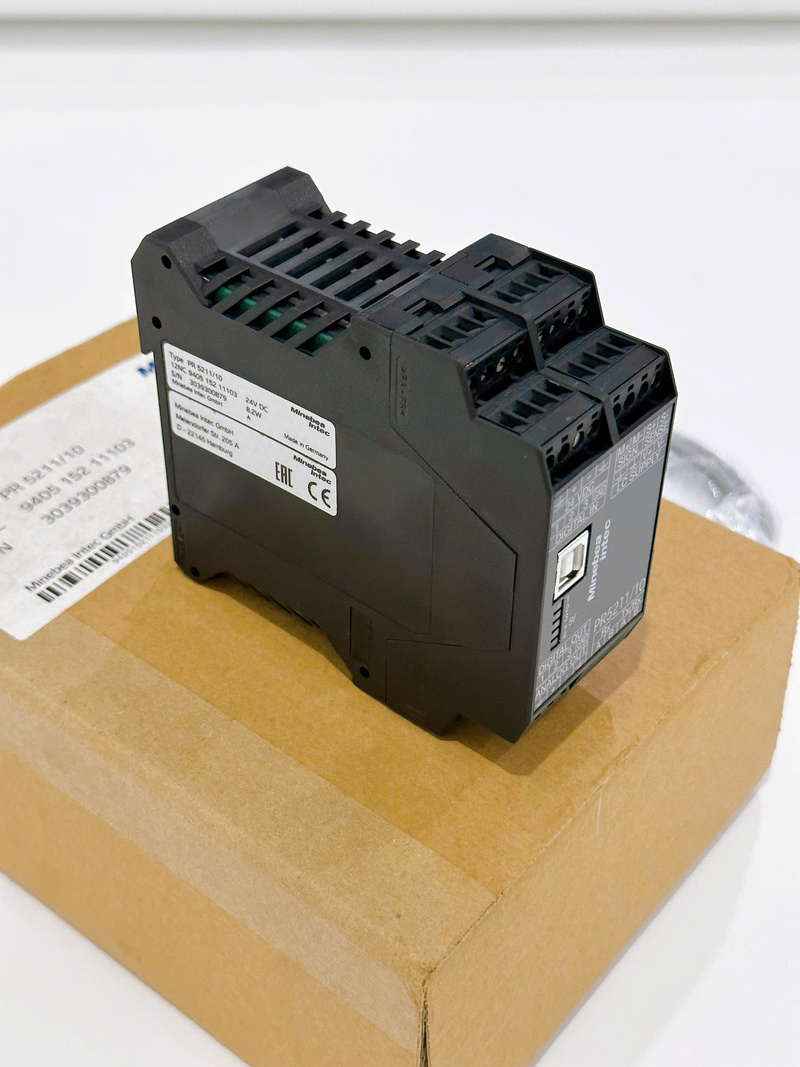

PR 5211 sử dụng vỏ dạng module với kích thước khoảng 99 × 116 × 45 mm, được thiết kế để lắp trên thanh DIN 35 mm trong tủ điện. Thiết kế này giúp tiết kiệm không gian và thuận tiện khi tích hợp vào hệ thống điều khiển cân công nghiệp.

B.Kết nối nhiều loại loadcell

- Bộ transmitter PR 5211 có thể kết nối với loadcell strain gauge, hỗ trợ kết nối 4 dây hoặc 6 dây. Tín hiệu đầu vào từ loadcell nằm trong khoảng 0–36 mV cho 100% tải định mức.

- Thiết bị sử dụng bộ chuyển đổi Delta-Sigma, kết hợp bộ lọc số để xử lý tín hiệu từ loadcell và cung cấp dữ liệu trọng lượng ổn định cho hệ thống.

C. Nhiều phương thức truyền tín hiệu

Tùy theo phiên bản, PR 5211 có thể đáp ứng các nhu cầu truyền dữ liệu khác nhau:

• PR 5211/10: ngõ ra analog 0/4–20 mA.

• PR 5211/11: giao tiếp Profibus DP.

• PR 5211/00: kết hợp ngõ ra analog và Profibus DP.

• RS485: hỗ trợ kết nối truyền thông và thiết bị hiển thị từ xa.

• USB: sử dụng cho cấu hình thiết bị thông qua phần mềm ConfigureIT!.

D. Hỗ trợ tín hiệu điều khiển

PR 5211 được trang bị 3 ngõ vào điều khiển và 3 ngõ ra điều khiển, cách ly bằng optocoupler. Các tín hiệu này có thể sử dụng cho những chức năng như zero, tare, giới hạn hoặc trạng thái cân tùy theo cấu hình hệ thống.

2. Thông số kỹ thuật PR 5211

Thông số có thể thay đổi theo từng phiên bản PR 5211. Khi lựa chọn thiết bị, cần xác định chính xác mã PR 5211/00, PR 5211/10 hoặc PR 5211/11 và yêu cầu giao tiếp của hệ thống.

3. Ứng dụng của transmitter PR 5211

PR 5211 có thể được tích hợp vào nhiều hệ thống cân công nghiệp, đặc biệt những ứng dụng cần truyền dữ liệu trọng lượng đến hệ thống điều khiển.

Một số ứng dụng phổ biến:

• Cân bồn – cân silo

• Cân phễu

• Hệ thống cân định lượng

• Cân nguyên liệu trong dây chuyền sản xuất

• Hệ thống cân kết nối PLC

• Truyền tín hiệu trọng lượng về hệ thống điều khiển

• Hệ thống tự động hóa công nghiệp

Trong một ứng dụng thực tế được Minebea Intec công bố, PR 5211/10 được sử dụng cùng loadcell PR 6212 và hộp nối PR 6130 trong hệ thống giám sát khối lượng nguyên liệu theo thời gian thực.

4. Model của transmitter PR5211

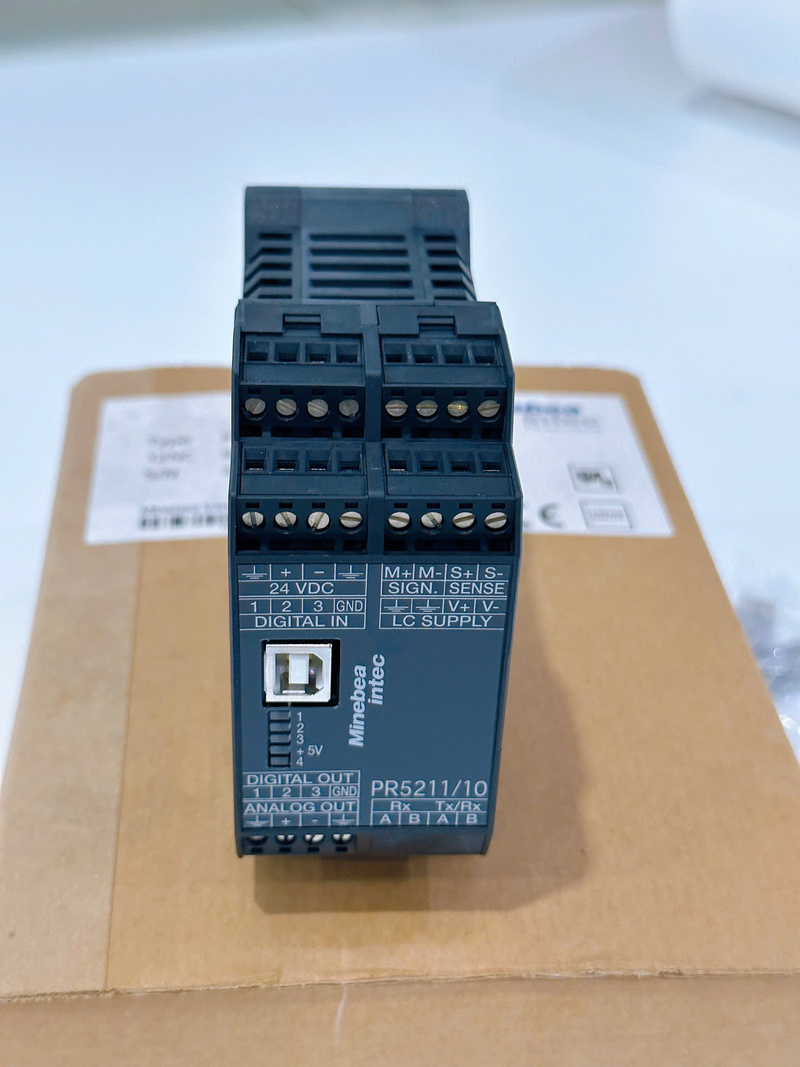

A. PR 5211/10 truyền tín hiệu gì?

PR 5211/10 sử dụng ngõ ra analog 0/4–20 mA để truyền giá trị trọng lượng đến thiết bị bên ngoài như PLC, bộ điều khiển hoặc hệ thống tự động hóa.

Ngõ ra analog của PR 5211/10 có độ phân giải nội bộ 16 bit, bước tín hiệu sử dụng 0,5 µA và tải tối đa 500 Ω. Chức năng của ngõ ra có thể được cấu hình theo yêu cầu ứng dụng.

Vì vậy, khi hệ thống yêu cầu truyền tín hiệu trọng lượng dạng analog 4–20 mA, PR 5211/10 có thể được sử dụng làm bộ trung gian giữa loadcell và hệ thống điều khiển.

B. PR 5211/11 sử dụng giao tiếp Profibus DP

Đối với hệ thống sử dụng Profibus DP, phiên bản PR 5211/11 cung cấp giao tiếp Profibus DP với tốc độ lên đến 12 Mbit/s.

Giải pháp này phù hợp khi dữ liệu trọng lượng cần được truyền trực tiếp đến hệ thống điều khiển thông qua mạng truyền thông công nghiệp thay vì sử dụng tín hiệu analog.

C. PR 5211 và các hệ thống cân Minebea Intec

PR 5211 có thể kết hợp với nhiều thành phần khác trong hệ thống cân Minebea Intec như:

Loadcell → Junction Box → PR 5211 → PLC/Hệ thống điều khiển

Ví dụ, đối với cân bồn hoặc cân silo, loadcell được lắp bên dưới bồn/silo để đo tải trọng. Tín hiệu từ loadcell được đưa về transmitter PR 5211 để xử lý, sau đó truyền giá trị trọng lượng đến PLC hoặc hệ thống điều khiển thông qua 0/4–20 mA, Profibus DP hoặc giao tiếp phù hợp.

5. Lưu ý khi lựa chọn PR 5211

Khi thay thế hoặc lắp mới transmitter PR 5211, cần kiểm tra:

• Số lượng và loại loadcell.

• Loadcell sử dụng tín hiệu strain gauge.

• Kết nối loadcell 4 dây hoặc 6 dây.

• Yêu cầu tín hiệu 0/4–20 mA hoặc Profibus DP.

• Điện áp nguồn 24 VDC.

• Thiết bị điều khiển phía sau là PLC, indicator hay hệ thống SCADA.

• Mã phiên bản chính xác của PR 5211.

Đặc biệt, cần kiểm tra mã đầy đủ của transmitter trước khi báo giá hoặc thay thế để đảm bảo giao tiếp phù hợp với hệ thống hiện hữu.

Minebea Intec PR 5211 có còn được sản xuất không?

PR 5211 thuộc dòng transmitter trước đây của Minebea Intec. Theo tài liệu thông báo của hãng, PR 5211 đã được thay thế bằng thế hệ transmitter mới từ năm 2022. Minebea Intec hiện giới thiệu Link E là sản phẩm phát triển tiếp theo của PR 5211.

Do đó, nếu khách hàng đang sử dụng hệ thống PR 5211 hiện hữu, việc lựa chọn PR 5211 thay thế hoặc giải pháp transmitter thế hệ mới cần được kiểm tra dựa trên mã thiết bị, giao tiếp và cấu hình của hệ thống.

Mua transmitter PR 5211 Minebea Intec tại Việt Nam

Công Ty TNHH Quốc Hùng – Đại lý Minebea Intec Việt Nam cung cấp các thiết bị cân và giải pháp cân công nghiệp Minebea Intec, bao gồm transmitter, loadcell, đầu cân, hộp nối và các thiết bị phục vụ hệ thống cân bồn, cân silo và cân định lượng.

Quốc Hùng hỗ trợ tư vấn lựa chọn thiết bị theo loadcell, số lượng điểm cân, tín hiệu truyền thông và hệ thống PLC/điều khiển hiện hữu.
