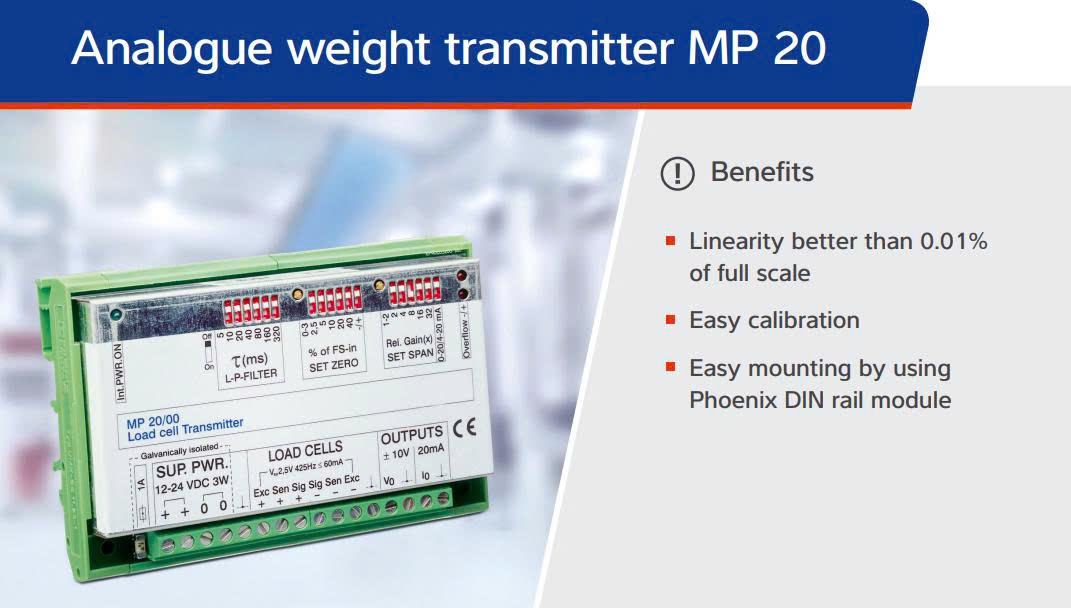

1. MP 20 Minebea Intec – Bộ truyền tín hiệu cân Analog
MP 20 là bộ truyền tín hiệu cân analog (Analogue Weight Transmitter) của Minebea Intec, được sử dụng để nhận tín hiệu từ load cell và chuyển đổi thành tín hiệu analog 0/4–20 mA hoặc 0–10 VDC để truyền đến PLC, bộ điều khiển, hệ thống giám sát hoặc các thiết bị tự động hóa công nghiệp.
MP 20 hỗ trợ kết nối tối đa 4 load cell 350 Ω, có bộ lọc thông thấp chủ động có thể điều chỉnh từ 0,25 Hz đến 32 Hz và dải tín hiệu đầu vào lên đến 3,3 mV/V. Thiết bị được thiết kế dạng module gắn DIN rail, thuận tiện cho việc tích hợp vào tủ điện công nghiệp.
Bộ truyền tín hiệu MP 20 dùng để làm gì?
Trong một hệ thống cân công nghiệp, load cell tạo ra tín hiệu điện rất nhỏ theo sự thay đổi của tải trọng. MP 20 tiếp nhận tín hiệu này, xử lý và chuyển thành tín hiệu analog phù hợp để thiết bị điều khiển phía sau có thể sử dụng.
Sơ đồ nguyên lý cơ bản:
Load Cell → MP 20 → 0/4–20 mA hoặc 0–10 VDC → PLC / Controller / Monitoring System
Nhờ đó, MP 20 có thể được sử dụng để đưa giá trị khối lượng từ hệ thống cân vào hệ thống điều khiển và tự động hóa của nhà máy.
2. Ưu điểm nổi bật của MP 20
a. Chuyển đổi tín hiệu cân sang Analog
MP 20 cung cấp đồng thời hai dạng tín hiệu đầu ra:
Hai ngõ ra analog có thể được sử dụng đồng thời, giúp linh hoạt khi kết nối với các thiết bị điều khiển khác nhau.
b. Độ tuyến tính cao
Theo datasheet, MP 20 có độ tuyến tính: < 0,005% F.S. tại 23°C
Đây là một trong những thông số quan trọng đối với bộ truyền tín hiệu dùng trong hệ thống cân và đo lường.
c. Kết nối tối đa 4 load cell
MP 20 có thể cấp nguồn và kết nối tối đa 4 load cell 350 Ω.
Điều này cho phép thiết bị được sử dụng trong các hệ thống cân sử dụng nhiều load cell, chẳng hạn như cân bồn, cân phễu hoặc các kết cấu cân công nghiệp.
d. Bộ lọc tín hiệu chủ động
MP 20 tích hợp active low-pass filter với khả năng điều chỉnh theo 64 bước, trong dải: 0,25–32 Hz
Bộ lọc giúp xử lý tín hiệu cân trước khi đưa ra tín hiệu analog cho thiết bị phía sau.
e. Dễ hiệu chuẩn và lắp đặt
MP 20 được thiết kế để dễ hiệu chuẩn và sử dụng dạng module gắn DIN rail thông qua Phoenix UMK module, phù hợp với việc lắp đặt trong tủ điện.
3. Thông số kỹ thuật MP 20
| Thông số |
MP 20 |
| Loại thiết bị |
Analogue Weight Transmitter |
| Ngõ vào |
Load cell |
| Số lượng load cell |
Tối đa 4 load cell |
| Trở kháng load cell |
350 Ω |
| Điện áp kích thích |
2,5 VAC / 425 Hz |
| Dòng kích thích |
Max. 60 mA |
| Dải tín hiệu đầu vào |
0–0,17 mV/V đến 0–3,3 mV/V |
| Bù tải chết |
80% input tối đa |
| Ngõ ra điện áp |
±10 VDC, tải tối thiểu 500 Ω |
| Ngõ ra dòng |
0/4–20 mA, tải tối đa 500 Ω |
| Nguồn cấp |
12–24 VDC +10/-15% |
| Công suất |
Max. 3 W |
| Bộ lọc |
Low-pass filter chủ động |
| Dải lọc |
0,25–32 Hz |
| Số bước lọc |
64 bước |
| Độ tuyến tính |
<0,005% F.S. tại 23°C |
| Ảnh hưởng nhiệt độ Zero |
<0,003%/K |
| Ảnh hưởng nhiệt độ Span |
<0,0015%/K |
| Sai lệch tối đa 0–F.S. |
<50 ppm |
| Độ trôi sau 5 phút khởi động |
<20 ppm F.S. |
| Cấp bảo vệ |
IP40 |
| Nhiệt độ làm việc |
-10 đến +40°C |
| Kích thước |
113 × 77 × 37 mm |
| Khối lượng |
Khoảng 0,2 kg |
| Thời gian warm-up |
30 phút |
| Chiều dài cáp tối đa |
Khoảng 150 m |
Các thông số trên được lấy từ phần Technical Specifications của datasheet MP 20.
4. Ứng dụng thực tế của MP 20
MP 20 có thể được sử dụng trong các hệ thống cần chuyển đổi tín hiệu load cell thành tín hiệu analog để đưa về thiết bị điều khiển.
a. Cân bồn và cân phễu
MP 20 có thể nhận tín hiệu từ nhiều load cell đặt dưới bồn/phễu và truyền giá trị đo đến PLC hoặc hệ thống điều khiển thông qua tín hiệu 4–20 mA hoặc 0–10 VDC.
b. Cân silo
Trong hệ thống cân silo, MP 20 có thể được sử dụng để truyền tín hiệu khối lượng từ load cell về hệ thống điều khiển.
c. Hệ thống định lượng
Tín hiệu analog từ MP 20 có thể được đưa đến PLC để sử dụng trong các hệ thống kiểm soát lượng nguyên liệu và quá trình định lượng.
d. Hệ thống tự động hóa
MP 20 phù hợp với các hệ thống cần chuyển tín hiệu cân sang dạng analog để kết nối với:
Datasheet Minebea Intec liệt kê các lĩnh vực sử dụng sản phẩm gồm Food and Beverages, Pharmaceutical, Chemical, Agribusiness, Cosmetics, Recycling và Machinery (OEM).
5. MP 20 phù hợp với hệ thống nào?
MP 20 phù hợp khi hệ thống có các yêu cầu như:
-
Sử dụng load cell analog.
-
Cần tối đa 4 load cell 350 Ω.
-
Cần tín hiệu 4–20 mA.
-
Cần tín hiệu 0–10 VDC.
-
Cần đưa tín hiệu cân về PLC.
-
Cần lắp thiết bị trong tủ điện DIN rail.
-
Cần bộ lọc tín hiệu cân có thể điều chỉnh.
-
Cần giải pháp truyền tín hiệu từ load cell đến hệ thống điều khiển.
Khi lựa chọn MP 20, cần kiểm tra loại load cell, tổng trở load cell, mức tín hiệu mV/V, nguồn cấp và loại tín hiệu analog mà PLC yêu cầu.
