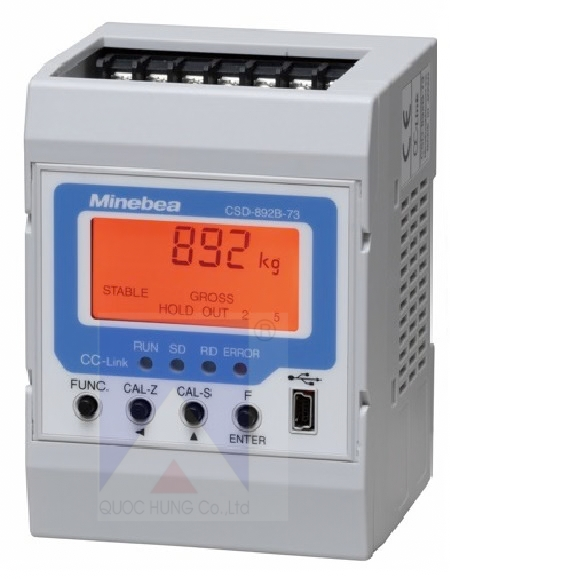

CSD-892B Minebea – Bộ chuyển đổi tín hiệu trọng lượng

CSD-892B Minebea là Weight Conversion Module – bộ chuyển đổi tín hiệu trọng lượng kỹ thuật số, được thiết kế để xử lý tín hiệu từ load cell strain gauge và truyền dữ liệu trọng lượng đến PLC, máy tính hoặc hệ thống điều khiển tự động hóa.

Thiết bị có thiết kế nhỏ gọn dạng DIN Rail 35 mm, hỗ trợ tối đa 4 load cell strain gauge mắc song song, tốc độ lấy mẫu lên đến 500 lần/giây và nhiều lựa chọn giao tiếp như CC-Link, RS-232C, RS-422/485 và ngõ ra analog Voltage/Current. Đây là giải pháp phù hợp cho các hệ thống cân cần tốc độ xử lý cao, độ phân giải tốt và khả năng tích hợp với hệ thống điều khiển công nghiệp.

1. CSD-892B là gì?

CSD-892B là dòng Weight Conversion Module của Minebea, dùng để chuyển đổi tín hiệu điện áp rất nhỏ từ cảm biến lực thành dữ liệu trọng lượng có thể sử dụng trong hệ thống tự động hóa.

Thiết bị có thể kết nối tối đa 4 cảm biến lực strain gauge 350 Ω song song, với dải tín hiệu đầu vào từ -3,1 đến +3,1 mV/V. CSD-892B sử dụng nguồn kích load cell 5 VDC ±0,25 V, có chức năng sensing và hỗ trợ xử lý tín hiệu với độ nhạy đầu vào từ 0,15 μV/d trong điều kiện phù hợp.

Nhờ thiết kế này, CSD-892B có thể được sử dụng như thiết bị trung gian giữa load cell và PLC/HMI/SCADA, giúp đưa thông tin trọng lượng vào hệ thống điều khiển.

2. Ưu điểm nổi bật của CSD-892B

A. Tốc độ lấy mẫu lên đến 500 lần/giây

CSD-892B được Minebea định hướng cho các hệ thống đo trọng lượng tốc độ cao. Tốc độ lấy mẫu có thể đạt 500 lần/giây, phù hợp với các ứng dụng như máy cân tự động và máy chiết rót cần theo dõi sự thay đổi trọng lượng nhanh.

B. Độ chính xác và khả năng chống nhiễu

CSD-892B có non-linearity 0,01% F.S. và được thiết kế đáp ứng JIS B 7611-2:2015 Annex C, gồm Environmental Test Level H và Level L.

Minebea cho biết phiên bản CSD-892B được nâng cấp về khả năng chống nhiễu EMC và độ chính xác so với dòng trước đó. Thiết bị cũng đáp ứng yêu cầu CE theo EN61326-1.

C. Nhiều lựa chọn giao tiếp

CSD-892B có nhiều phiên bản để phù hợp với hệ thống điều khiển khác nhau:

• CSD-892B-73: giao tiếp CC-Link

• CSD-892B-74: giao tiếp RS-232C

• CSD-892B-76: giao tiếp RS-422/485

• CSD-892B-07-25: ngõ ra analog Voltage/Current

• USB: hỗ trợ cấu hình hệ thống trên các phiên bản

Việc có nhiều giao tiếp giúp CSD-892B dễ dàng tích hợp vào các hệ thống tự động hóa hiện có.

2.1. CSD-892B-07-25 – Ngõ ra Analog 4–20 mA và ±10 V

Đối với các hệ thống PLC sử dụng tín hiệu analog, CSD-892B-07-25 được trang bị ngõ ra:

• 4–20 mA

• DC ±10 V

Ngõ ra dòng điện hỗ trợ tải tối đa khoảng 510 Ω, trong khi ngõ ra điện áp yêu cầu tải từ 5 kΩ trở lên. Độ phân giải ngõ ra khoảng 1/12.000 trở lên, với non-linearity 0,02% F.S.

Cấu hình này phù hợp với hệ thống:

Load Cell → CSD-892B → 4–20 mA / ±10 V → PLC → HMI/SCADA

2.2. CSD-892B-73 – Giao tiếp CC-Link

Phiên bản CSD-892B-73 được trang bị giao tiếp CC-Link Ver. 1.10, phù hợp với các hệ thống tự động hóa sử dụng mạng CC-Link.

Tốc độ truyền có thể lựa chọn từ 156 kbps đến 10 Mbps, với số station được lựa chọn theo cấu hình. Giao tiếp CC-Link cũng cho phép thực hiện một số chức năng hiệu chuẩn và truyền dữ liệu trọng lượng trực tiếp với hệ thống điều khiển.

2.3. CSD-892B-74 và CSD-892B-76

CSD-892B-74 sử dụng giao tiếp RS-232C, với tốc độ truyền từ 1.200 đến 38.400 bps và chiều dài cáp trong phạm vi khoảng 15 m.

CSD-892B-76 hỗ trợ RS-422/RS-485, tốc độ truyền từ 1.200 đến 38.400 bps. Với RS-422/485, chiều dài cáp có thể lên đến khoảng 1 km theo cấu hình và điều kiện sử dụng phù hợp. Hai phiên bản hỗ trợ các chế độ truyền Command, Stream hoặc Modbus.

3. Thông số kỹ thuật CSD-892B

Thông số giao tiếp và ngõ ra phụ thuộc vào từng model CSD-892B cụ thể.

=> Đọc thêm: Bộ Chuyển Đổi Tín Hiệu Cân PR 5230 Minebea Intec | Cân Điện Tử Quốc Hùng

4. CSD-892B dùng cho những ứng dụng nào?

CSD-892B phù hợp với các hệ thống cần xử lý và truyền tín hiệu trọng lượng với tốc độ cao, chẳng hạn:

• Cân tự động

• Máy chiết rót

• Hệ thống cân định lượng

• Cân kiểm tra sản phẩm

• Hệ thống cân kết nối PLC

• Máy móc tự động hóa công nghiệp

• Hệ thống đo trọng lượng tốc độ cao

• Các thiết bị OEM cần tích hợp load cell

Minebea đặc biệt đề cập đến automatic weighing machines và filling machines là những ứng dụng phù hợp với tốc độ lấy mẫu cao của CSD-892B.

5. Cấu hình CSD-892B trong hệ thống cân

Một hệ thống cơ bản có thể được bố trí:

Load Cell → CSD-892B → Giao tiếp / Analog → PLC → HMI/SCADA

Tùy vào hệ thống điều khiển, người dùng có thể lựa chọn phiên bản CC-Link, RS-232C, RS-422/485 hoặc analog 4–20 mA/±10 V.

CSD-892B cũng hỗ trợ hiệu chuẩn đơn giản, đồng thời có phần mềm chuyên dụng trên PC để lưu, đọc, ghi và quản lý dữ liệu cài đặt.

6. CSD-892B – Bộ chuyển đổi tín hiệu trọng lượng cho tự động hóa

Với thiết kế nhỏ gọn, lắp DIN Rail, tốc độ lấy mẫu đến 500 lần/giây, khả năng kết nối tối đa 4 load cell và nhiều lựa chọn giao tiếp, CSD-892B Minebea phù hợp cho các hệ thống cân cần kết nối trực tiếp với thiết bị tự động hóa.

Đặc biệt, việc lựa chọn nhiều phiên bản giao tiếp giúp CSD-892B có thể đáp ứng các hệ thống sử dụng CC-Link, RS-232C, RS-422/485 hoặc tín hiệu analog 4–20 mA/±10 V.
