Cảm biến lực CB17 MinebeaMitsumi

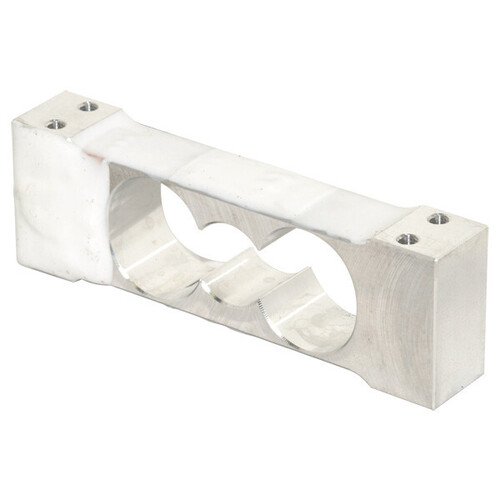

CB17 MinebeaMitsumi là dòng Single Point Load Cell dạng Roberval dành cho cân tải nhỏ và cân compact. Sản phẩm có thiết kế nhỏ gọn, trọng lượng khoảng 40 g, tải định mức từ 600 g đến 3 kg, phù hợp với các thiết bị cân sử dụng một load cell.
CB17 được thiết kế cho các ứng dụng cân có mặt bàn tối đa khoảng 200 × 200 mm, với yêu cầu lắp đặt sao cho tâm mặt bàn và tâm load cell trùng nhau.
Model CB17 MinebeaMitsumi
CB17 hiện có 4 model chính:
| Model |
Tải định mức |
Tần số riêng |
Khối lượng |
| CB17-600G-11 |
600 g |
200 Hz |
~40 g |
| CB17-1K-11 |
1 kg |
290 Hz |
~40 g |
| CB17-2K-11 |
2 kg |
410 Hz |
~40 g |
| CB17-3K-11 |
3 kg |
500 Hz |
~40 g |
Tất cả các model đều có độ dịch chuyển định mức tham khảo 0,17 mm.
Thông số kỹ thuật CB17
| Thông số |
CB17-*-11 |
| Loại |
Single Point / Roberval |
| Tải định mức |
600 g – 3 kg |
| Rated output |
1 ± 0,1 mV/V |
| Non-linearity |
0,02% R.O. |
| Hysteresis |
0,02% R.O. |
| Repeatability |
0,02% R.O. |
| Creep |
0,02% R.O./20 min |
| Safe overload |
300% R.C. |
| Ultimate overload |
400% R.C. |
| Điện áp kích thích khuyến nghị |
≤ 10 V |
| Điện áp kích thích tối đa |
15 V |
| Input resistance |
420 Ω |
| Output resistance |
350 ± 5 Ω |
| Zero balance |
±0,05 mV/V |
| Nhiệt độ bù |
-10 đến 50°C |
| Cấp bảo vệ |
IP64 hoặc tương đương |
| Vật liệu |
Hợp kim nhôm |
| Tuổi thọ |
1.000.000 lần tại tải định mức |
Các thông số trên được tổng hợp từ bảng thông số CB17-*-11 của MinebeaMitsumi.
Ứng dụng của CB17
CB17 MinebeaMitsumi phù hợp với các ứng dụng:
MinebeaMitsumi xác định CB17 là load cell dành cho cân tải nhỏ và cân compact, khác với BCL được định hướng cho các thiết kế có thể sử dụng mặt bàn cân lớn hơn.
Lựa chọn model CB17
Việc lựa chọn model phụ thuộc vào tải trọng tối đa của cân và thiết kế cơ khí:
-
CB17-600G-11: tải định mức 600 g
-
CB17-1K-11: tải định mức 1 kg
-
CB17-2K-11: tải định mức 2 kg
-
CB17-3K-11: tải định mức 3 kg
Khi thiết kế cân, cần tính đến khối lượng bàn cân, tải sản phẩm và tải tác động thực tế, không nên chỉ chọn load cell bằng đúng tải cân danh nghĩa.
