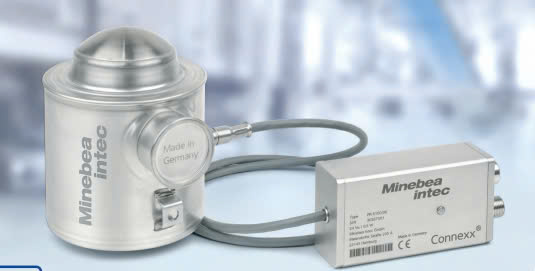

Cảm biến lực PR 6203 Minebea Intec – Load Cell nén cho cân bồn, cân silo tải trọng lớn
Cảm biến lực PR 6203 Minebea Intec (Inteco®) là load cell dạng nén được phát triển chuyên biệt cho các hệ thống cân bồn, cân silo, cân phễu và cân các thiết bị chứa trong quy trình sản xuất. Với thiết kế thép không gỉ, cấp bảo vệ IP68/IP69, khả năng chịu tải lên đến 75 tấn và nhiều lựa chọn cấp chính xác, PR 6203 là giải pháp phù hợp cho các hệ thống cân công nghiệp yêu cầu độ tin cậy và khả năng hoạt động ổn định trong môi trường khắc nghiệt.
Công Ty TNHH Quốc Hùng – Đại lý Minebea Intec tại Việt Nam cung cấp cảm biến lực PR 6203 và các giải pháp cân bồn, cân silo, cân phễu, cân định lượng sử dụng thiết bị Minebea Intec.
1. Cảm biến lực PR 6203 là gì?
PR 6203 Inteco® là cảm biến lực dạng nén (compression load cell) của Minebea Intec, được thiết kế cho các ứng dụng cân công nghiệp có tải trọng từ 500 kg đến 75 tấn.
Theo thông tin từ Minebea Intec, PR 6203 được phát triển để đáp ứng các yêu cầu cân chính xác đối với:
-
Cân silo chứa nguyên liệu.
-
Cân bồn chứa.
-
Cân tank/process vessel.
-
Cân phễu.
-
Hệ thống kiểm soát khối lượng nguyên liệu.
-
Hệ thống nạp liệu và định lượng.
-
Các hệ thống cân công nghiệp tải trọng lớn.
PR 6203 sử dụng nguyên lý gối đỡ con lắc (pendulum support principle) giúp truyền lực chính xác vào cảm biến, đồng thời hỗ trợ duy trì độ chính xác và khả năng lặp lại của phép đo khi hệ thống chịu tải lớn.
2. Ưu điểm nổi bật của PR 6203 Inteco®
Tải trọng lên đến 75 tấn
PR 6203 có nhiều mức tải khác nhau, bắt đầu từ 500 kg và có thể lên đến 75 tấn, giúp dễ dàng lựa chọn cảm biến phù hợp với nhiều hệ thống cân bồn và cân silo có quy mô khác nhau.
Các mức tải được Minebea Intec công bố gồm:
500 kg – 1 tấn – 2 tấn – 3 tấn – 5 tấn – 10 tấn – 20 tấn – 30 tấn – 50 tấn – 60 tấn – 75 tấn.
Việc có nhiều mức tải giúp PR 6203 có thể được sử dụng cho cả các hệ thống cân có tải tương đối nhỏ và các hệ thống bồn/silo công nghiệp tải trọng lớn.
Độ chính xác cao
PR 6203 được cung cấp với nhiều cấp chính xác tùy phiên bản.
Theo datasheet Minebea Intec:
| Cấp chính xác |
Giá trị accuracy class |
| D1 |
0,04 % Emax |
| C3 |
0,015 % Emax |
| C6 |
0,008 % Emax |
Trong đó, các phiên bản C3 và C6 được sử dụng khi hệ thống yêu cầu mức độ chính xác cao hơn.
PR 6203 cũng có khả năng cung cấp độ lặp lại tốt, giúp kết quả cân ổn định trong các ứng dụng cân và định lượng công nghiệp.
3. Thiết kế bằng thép không gỉ
PR 6203 sử dụng thép không gỉ 1.4301, giúp cảm biến có độ bền cơ học và khả năng chống chịu tốt trong môi trường công nghiệp.
Cảm biến đạt cấp bảo vệ:
IP68 / IP69
Đây là một trong những đặc điểm quan trọng đối với các hệ thống cân bồn, cân silo và các khu vực sản xuất có độ ẩm cao hoặc thường xuyên vệ sinh thiết bị.
Minebea Intec định hướng PR 6203 cho các môi trường công nghiệp khắc nghiệt, nơi yêu cầu cảm biến có độ bền và độ tin cậy cao.
4. Nguyên lý pendulum support của PR 6203
Một điểm đáng chú ý trong thiết kế của PR 6203 là pendulum support principle.
Cơ cấu này giúp lực tác động được truyền vào load cell theo cách phù hợp với thiết kế của cảm biến, từ đó hỗ trợ đạt được:
Khi kết hợp PR 6203 với các mounting kit FlexLock, hệ thống có thể hỗ trợ bù trừ các lực ngang cũng như các chuyển động cơ học và nhiệt của kết cấu.
5. PR 6203 dùng cho những ứng dụng nào?
Cân silo
PR 6203 phù hợp cho các hệ thống cân silo chứa:
Load cell được lắp tại các điểm đỡ của silo để xác định tổng tải trọng thông qua tín hiệu lực tác động lên từng load cell.
Cân bồn chứa
Đối với bồn chứa, PR 6203 có thể được sử dụng để xây dựng hệ thống:
Bồn chứa → Load cell PR 6203 → Hộp nối/tín hiệu cân → Bộ điều khiển/đầu cân → Hiển thị khối lượng
Tùy cấu hình, hệ thống có thể phục vụ mục đích giám sát khối lượng, kiểm soát mức chứa, nạp liệu hoặc định lượng.
Cân phễu và hệ thống định lượng
PR 6203 cũng phù hợp với các hệ thống cân phễu và ứng dụng nạp/định lượng nguyên liệu.
Minebea Intec xác định các ứng dụng chính của dòng Inteco® gồm:
6. PR 6203 có thể sử dụng dạng analog và digital
PR 6203 về cơ bản là load cell sử dụng tín hiệu đo dạng analog.
Tuy nhiên, Minebea Intec cung cấp tùy chọn kết hợp với bộ chuyển đổi Connexx®, qua đó load cell có thể được sử dụng trong cấu hình tín hiệu số.
Điều này tạo thêm sự linh hoạt khi thiết kế hệ thống cân, đặc biệt đối với những dự án yêu cầu giải pháp cân số hóa.
7. PR 6203 có phiên bản chống cháy nổ
Đối với các khu vực có yêu cầu về thiết bị sử dụng trong môi trường nguy hiểm, Minebea Intec cung cấp phiên bản Ex của PR 6203.
Datasheet của hãng liệt kê các phiên bản PR 6203 D1E từ 500 kg đến 75 tấn.
Dòng Inteco® cũng được Minebea Intec công bố với các chứng nhận/tiêu chuẩn tùy cấu hình như:
Khi lựa chọn phiên bản Ex, cần xác định chính xác Zone, nhóm khí/bụi, cấp nhiệt độ và yêu cầu chứng nhận của toàn bộ hệ thống trước khi lựa chọn mã sản phẩm.
8. Thông số kỹ thuật nổi bật của PR 6203
| Thông số |
PR 6203 Inteco® |
| Loại cảm biến |
Compression load cell |
| Dòng sản phẩm |
Inteco® |
| Model |
PR 6203 |
| Tải trọng |
500 kg – 75 tấn |
| Cấp chính xác |
D1 / C3 / C6 tùy phiên bản |
| Rated output |
2 mV/V |
| Vật liệu |
Thép không gỉ 1.4301 |
| Cấp bảo vệ |
IP68 / IP69 |
| Nhiệt độ môi trường danh định |
-10 °C đến +40 °C |
| Nhiệt độ sử dụng |
-40 °C đến +95 °C |
| Điện áp kích thích khuyến nghị |
4 – 24 V |
| Phiên bản Ex |
Có |
| Tín hiệu số |
Có thể kết hợp Connexx® |
| Ứng dụng |
Cân silo, cân bồn, cân phễu, cân và định lượng |
Thông số cụ thể có thể thay đổi theo mức tải, cấp chính xác và phiên bản PR 6203 được lựa chọn. Khi thiết kế hệ thống, cần đối chiếu datasheet tương ứng với mã hàng cụ thể.
9. Các mức tải PR 6203 phổ biến
Minebea Intec cung cấp PR 6203 với nhiều mức tải để đáp ứng các yêu cầu khác nhau:
PR 6203/500 kg
PR 6203/1 t
PR 6203/2 t
PR 6203/3 t
PR 6203/5 t
PR 6203/10 t
PR 6203/20 t
PR 6203/30 t
PR 6203/50 t
PR 6203/60 t
PR 6203/75 t
Ngoài phiên bản D1, một số mức tải được cung cấp với cấp chính xác C3 và các cấu hình khác tùy yêu cầu ứng dụng.
10. Lựa chọn PR 6203 cho cân bồn, cân silo như thế nào?
Việc lựa chọn load cell không nên chỉ dựa vào khối lượng nguyên liệu cần cân.
Để lựa chọn đúng PR 6203, cần xem xét đồng thời:
1. Khối lượng bồn/silo rỗng
2. Khối lượng nguyên liệu tối đa
3. Số lượng load cell
4. Tải phân bố trên từng load cell
5. Tải lệch tâm
6. Tải động và lực ngang
7. Yêu cầu về độ chính xác
8. Điều kiện môi trường
9. Yêu cầu chống cháy nổ nếu có
10. Mounting kit và kết cấu cơ khí
Ví dụ, một bồn sử dụng 4 load cell không nên chỉ lấy khối lượng tối đa của bồn chia cho 4 để chọn load cell. Trong thực tế cần xem xét thêm tải bản thân bồn, khả năng phân bố tải không đều, tải lệch tâm và các tác động cơ học khác.
Vì vậy, việc lựa chọn giữa PR 6203/5 t, PR 6203/10 t, PR 6203/20 t, PR 6203/30 t... cần dựa trên điều kiện thực tế của từng hệ thống.
11. Mounting kit cho PR 6203
Bên cạnh load cell, mounting kit là một phần quan trọng của hệ thống cân bồn và cân silo.
Minebea Intec cung cấp các giải pháp mounting kit dành cho Inteco®, trong đó có các giải pháp FlexLock giúp xử lý các lực ngang và chuyển động cơ học/nhiệt của kết cấu.
Minebea Intec hiện cũng giới thiệu PR 6003 là một giải pháp mounting kit dành cho các ứng dụng yêu cầu cao. PR 6003 có thiết kế tích hợp constrainer và anti-lift device; theo thông tin hãng, cấu hình này có khả năng chịu lực ngang lên tới 82 kN và lực nhấc lên tới 120 kN.
Do đó, khi báo giá một hệ thống cân bồn/silo sử dụng PR 6203, không nên chỉ xem xét riêng giá của load cell mà cần đánh giá cả mounting kit, kết cấu cơ khí và điều kiện lắp đặt.
12. Vì sao nên lựa chọn PR 6203 Minebea Intec?
PR 6203 Inteco® được phát triển dành riêng cho những ứng dụng cân công nghiệp đòi hỏi độ chính xác, độ ổn định và khả năng chịu tải cao.
Một số điểm nổi bật:
Tải trọng rộng: từ 500 kg đến 75 tấn.
Độ chính xác cao: có các cấp D1, C3 và C6 tùy cấu hình.
Độ bền cao: kết cấu bằng thép không gỉ 1.4301.
Chống nước và bụi: IP68/IP69.
Ứng dụng linh hoạt: cân silo, cân bồn, cân phễu, cân định lượng.
Có phiên bản Ex: phù hợp với các dự án có yêu cầu về môi trường nguy hiểm theo cấu hình chứng nhận.
Có thể mở rộng sang giải pháp số: thông qua Connexx®.
Hệ thống mounting kit đồng bộ: hỗ trợ thiết kế và lắp đặt hệ thống cân hoàn chỉnh.
13. Công Ty TNHH Quốc Hùng – Cung cấp PR 6203 Minebea Intec tại Việt Nam
Công Ty TNHH Quốc Hùng là đại lý Minebea Intec tại Việt Nam, cung cấp các thiết bị và giải pháp cân công nghiệp Minebea Intec cho nhiều lĩnh vực sản xuất.
Đối với PR 6203, Quốc Hùng có thể hỗ trợ khách hàng từ khâu lựa chọn load cell đến thiết kế giải pháp cân phù hợp với thực tế hệ thống.
Các ứng dụng có thể tư vấn:
Công Ty TNHH Quốc Hùng – Đại lý chính thức Minebea Intec Việt Nam
Địa chỉ: 86/56 Phổ Quang, P. Tân Sơn Hòa, TP. Hồ Chí Minh
Zalo/Phone: 076 888 2367 – Mr. Trần Văn Vĩ
Website: minebea-intecvn.com.vn
Email: vanvi@minebea-intecvn.vn
Câu hỏi thường gặp về PR 6203
PR 6203 dùng để làm gì?
PR 6203 là load cell dạng nén Minebea Intec, được thiết kế chủ yếu cho các ứng dụng cân silo, cân bồn, cân phễu và cân các vessel/process vessel.
PR 6203 có tải trọng bao nhiêu?
PR 6203 có các mức tải từ 500 kg đến 75 tấn, tùy phiên bản.
PR 6203 có chống nước không?
Có. PR 6203 có cấp bảo vệ IP68/IP69 theo thông tin kỹ thuật của Minebea Intec.
PR 6203 có phiên bản chống cháy nổ không?
Có. Minebea Intec cung cấp phiên bản Ex của PR 6203. Tuy nhiên cần lựa chọn đúng mã theo yêu cầu vùng nguy hiểm và chứng nhận của dự án.
PR 6203 có thể dùng cho cân bồn 30 tấn không?
Có thể, nhưng không thể xác định model load cell chỉ dựa trên tổng tải 30 tấn. Cần tính tải bồn, tải nguyên liệu, số lượng load cell, tải lệch tâm và điều kiện cơ khí để lựa chọn mức tải phù hợp.
PR 6203 có thể thay thế PR 6201 không?
PR 6203 Inteco® là dòng được Minebea Intec phát triển tiếp theo PR 6201. Tuy nhiên khi thay thế thực tế cần kiểm tra mã load cell, tải trọng, kích thước, mounting kit và điều kiện lắp đặt trước khi quyết định thay thế. Minebea Intec cũng xác nhận các mounting kit và phụ kiện có tính tương thích theo dòng sản phẩm được quy định.
