Bộ Truyền Tín Hiệu PR 5220 Minebea Intec Cho Cân Bồn Công Nghiệp

Trong các hệ thống cân bồn và cân silo công nghiệp, việc truyền tín hiệu trọng lượng chính xác, ổn định đến hệ thống điều khiển đóng vai trò rất quan trọng. Để đáp ứng yêu cầu này, Minebea Intec phát triển bộ truyền tín hiệu PR 5220 – thiết bị điện tử cân công nghiệp có khả năng xử lý tín hiệu loadcell, truyền dữ liệu qua Ethernet và tích hợp với nhiều hệ thống điều khiển trong nhà máy.

Với thiết kế nhỏ gọn để lắp đặt trên thanh DIN Rail, khả năng hiệu chuẩn thông minh và hỗ trợ nhiều giao thức truyền thông, PR 5220 là giải pháp phù hợp cho các ứng dụng cân bồn, cân silo, cân định lượng và giám sát nguyên liệu trong dây chuyền sản xuất.

1. Bộ truyền tín hiệu PR 5220 là gì?

PR 5220 là bộ truyền tín hiệu cân (Weight Transmitter) của hãng Minebea Intec – Đức, được sử dụng để tiếp nhận và xử lý tín hiệu từ loadcell, sau đó truyền dữ liệu trọng lượng đến PLC, máy tính hoặc hệ thống điều khiển trung tâm.

Thiết bị đóng vai trò kết nối giữa hệ thống cân và hệ thống tự động hóa, giúp người vận hành theo dõi giá trị trọng lượng, giám sát quá trình nạp liệu, xả liệu và kiểm soát định lượng trong sản xuất.

PR 5220 đặc biệt phù hợp với các hệ thống:

• Cân bồn công nghiệp.

• Cân silo chứa nguyên liệu.

• Cân định lượng chất lỏng, bột và hạt.

• Hệ thống phối trộn nguyên liệu.

• Dây chuyền sản xuất cần giám sát trọng lượng tự động.

2. Những tính năng nổi bật của PR 5220 Minebea Intec

A. Độ chính xác và khả năng xử lý tín hiệu cao

PR 5220 có khả năng xử lý tín hiệu từ loadcell với độ phân giải lên đến 120.000 divisions tại mức tín hiệu loadcell 2 mV/V theo tài liệu kỹ thuật của hãng.

Thiết bị giúp hệ thống cân theo dõi sự thay đổi trọng lượng với độ phân giải cao, đáp ứng yêu cầu kiểm soát nguyên liệu trong các ứng dụng công nghiệp.

B. Hỗ trợ nhiều chuẩn truyền thông công nghiệp

Một ưu điểm nổi bật của PR 5220 là khả năng kết nối linh hoạt với các hệ thống điều khiển và giám sát.

Thiết bị hỗ trợ Ethernet TCP/IP và Modbus TCP, đồng thời có các phiên bản tùy chọn giao tiếp:

• PROFIBUS-DP.

• PROFINET.

• DeviceNet.

• EtherNet/IP.

Nhờ đó, PR 5220 có thể tích hợp vào nhiều kiến trúc tự động hóa khác nhau, tùy theo cấu hình thiết bị và yêu cầu của nhà máy.

C. Hiệu chuẩn thông minh Smart Calibration

PR 5220 được trang bị chức năng Smart Calibration, cho phép hiệu chuẩn hệ thống cân thông qua máy tính mà không cần sử dụng quả cân chuẩn trong phương pháp hiệu chuẩn tương ứng.

Tính năng này giúp tiết kiệm thời gian triển khai, thuận tiện cho công tác cài đặt và bảo trì hệ thống cân bồn, cân silo.

Ngoài ra, thiết bị còn hỗ trợ các phương pháp hiệu chuẩn bằng quả cân thực tế và theo tín hiệu mV/V.

D. Cấu hình và giám sát từ xa qua trình duyệt

PR 5220 tích hợp giao diện website, cho phép người dùng truy cập thiết bị thông qua địa chỉ IP bằng trình duyệt trên máy tính.

Các chức năng hỗ trợ bao gồm:

• Xem và thay đổi cấu hình thiết bị.

• Hiệu chuẩn hệ thống cân.

• Theo dõi giá trị trọng lượng.

• Kiểm tra và đọc bộ nhớ lỗi.

• Lưu và tải cấu hình thiết bị.

Đây là tính năng hữu ích trong quá trình vận hành, kiểm tra và bảo trì hệ thống cân công nghiệp.

E. Tích hợp chức năng định lượng EasyFill®

PR 5220 được tích hợp ứng dụng EasyFill® của Minebea Intec, hỗ trợ các ứng dụng định lượng một thành phần như chất lỏng, bột và hạt.

Người dùng có thể thiết lập giá trị mục tiêu, dung sai và giá trị bù rơi liệu (Overshoot), kết hợp với các ngõ vào và ngõ ra số để hỗ trợ điều khiển trực tiếp quá trình định lượng.

3. Các phiên bản bộ truyền tín hiệu PR 5220

Minebea Intec cung cấp nhiều phiên bản PR 5220 nhằm đáp ứng các yêu cầu kết nối khác nhau trong hệ thống cân công nghiệp.

Việc lựa chọn model cần căn cứ vào giao thức truyền thông mà PLC hoặc hệ thống điều khiển của nhà máy đang sử dụng.

4. Thông số kỹ thuật cơ bản của PR 5220

Một số thông tin kỹ thuật đáng chú ý:

• Nguồn cấp: 24 VDC.

• Độ phân giải: lên đến 120.000 divisions tại 2 mV/V.

• Tín hiệu đầu vào: 0 – 36 mV.

• Số lượng loadcell: tối đa 6 loadcell với tổng trở 600 Ω (tối thiểu 7,5 Ω).

• Ngõ ra analog: 0/4 – 20 mA.

• Giao tiếp: Ethernet TCP/IP, Modbus TCP, RS485 và các tùy chọn fieldbus.

• Ngõ vào/ra số: hỗ trợ điều khiển quá trình.

• Nhiệt độ hoạt động: -10°C đến +50°C.

• Cấp bảo vệ vỏ: IP20.

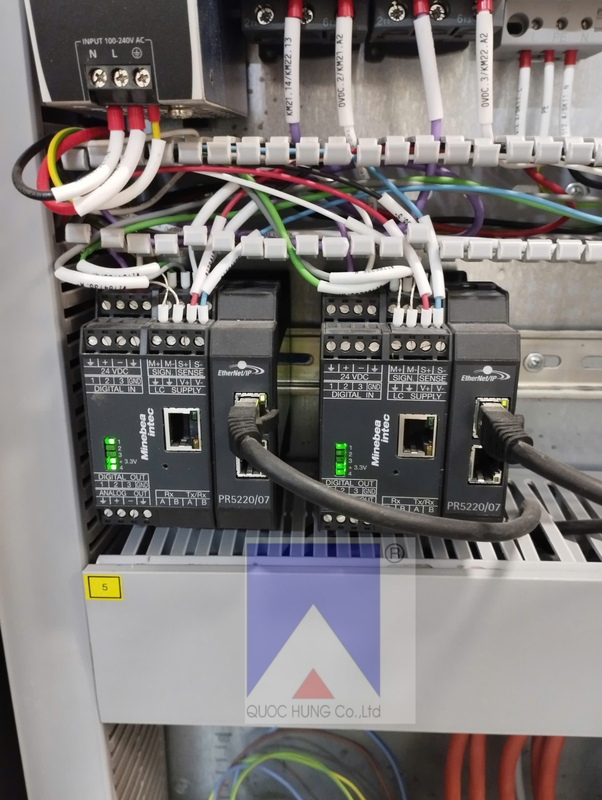

• Kiểu lắp đặt: DIN Rail trong tủ điện.

Lưu ý: Thông số và giao tiếp có thể khác nhau tùy phiên bản sản phẩm, cần đối chiếu tài liệu kỹ thuật tương ứng trước khi lựa chọn.

5. Ứng dụng PR 5220 trong hệ thống cân bồn công nghiệp

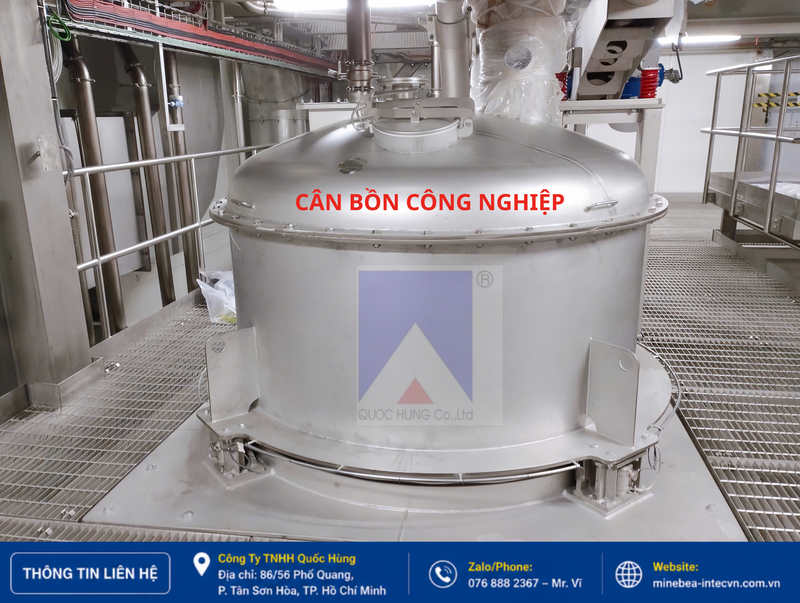

Trong hệ thống cân bồn, các loadcell được lắp đặt bên dưới chân bồn để đo khối lượng nguyên liệu bên trong. Tín hiệu từ loadcell được đưa về bộ truyền tín hiệu PR 5220 để xử lý và truyền dữ liệu đến hệ thống điều khiển.

PR 5220 có thể được ứng dụng trong nhiều quy trình:

Cân và giám sát nguyên liệu trong bồn

Theo dõi khối lượng nguyên liệu trong bồn chứa, giúp người vận hành kiểm soát lượng nguyên liệu tồn trữ và quá trình sử dụng.

Kiểm soát nạp liệu và xả liệu

Kết nối với hệ thống điều khiển để giám sát trọng lượng trong quá trình cấp liệu, xả liệu và vận chuyển nguyên liệu.

Hệ thống cân định lượng

Kết hợp chức năng EasyFill® để hỗ trợ các ứng dụng định lượng chất lỏng, bột và hạt theo giá trị cài đặt.

Giám sát cân silo trong nhà máy

Truyền dữ liệu trọng lượng từ silo về hệ thống điều khiển trung tâm, hỗ trợ quản lý nguyên liệu và giám sát quá trình sản xuất.

6. Vì sao nên lựa chọn PR 5220 cho hệ thống cân công nghiệp?

PR 5220 là giải pháp phù hợp cho các doanh nghiệp cần kết nối hệ thống cân với hệ thống tự động hóa.

Những lợi ích nổi bật gồm:

• Độ phân giải cao, hỗ trợ đo lường chính xác.

• Nhiều lựa chọn giao thức truyền thông.

• Hiệu chuẩn thông minh, tiết kiệm thời gian.

• Hỗ trợ cấu hình và giám sát qua trình duyệt.

• Tích hợp EasyFill® cho ứng dụng định lượng.

• Thiết kế DIN Rail, thuận tiện lắp đặt trong tủ điện.

Việc lựa chọn đúng bộ truyền tín hiệu giúp hệ thống cân bồn vận hành ổn định, đồng thời nâng cao hiệu quả giám sát và quản lý nguyên liệu trong nhà máy.
