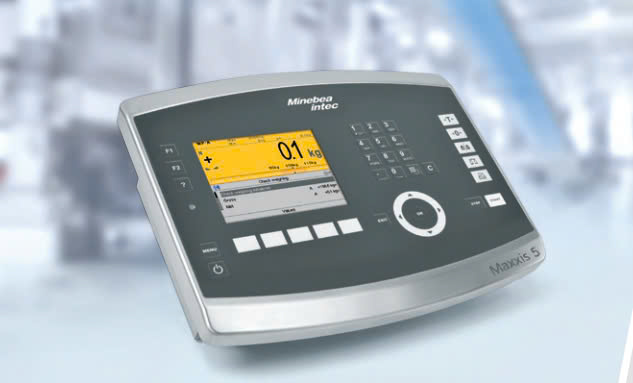

Maxxis 5 Minebea Intec – Bộ điều khiển cân PR 5900
Maxxis 5 PR 5900 là bộ điều khiển cân công nghiệp của Minebea Intec, được thiết kế cho nhiều ứng dụng từ cân và kiểm tra khối lượng đến chiết rót, định lượng nhiều thành phần, cân xe tải, đếm sản phẩm và quản lý công thức phối liệu.
Maxxis 5 có thể kết nối với load cell strain gauge, cân nền, cân bồn, cân silo và các hệ thống cân công nghiệp. Thiết bị hỗ trợ nhiều giao tiếp như Ethernet TCP/IP, Modbus TCP, RS-232, RS-485, Profibus-DP, DeviceNet, Profinet và EtherNet/IP, giúp tích hợp với PLC, PC và hệ thống tự động hóa nhà máy.
Maxxis 5 PR 5900 dùng để làm gì?
Maxxis 5 không chỉ là bộ hiển thị khối lượng mà là Weight Controller – bộ điều khiển cân và quá trình.
Thiết bị có thể đảm nhiệm:
-
Hiển thị và xử lý giá trị khối lượng.
-
Cân tổng, cân bì, cân tịnh.
-
Cân kiểm tra.
-
Cân bồn, cân silo, cân phễu.
-
Định lượng một hoặc nhiều thành phần.
-
Chiết rót.
-
Phối liệu theo công thức.
-
Cân đếm sản phẩm.
-
Cân xe tải.
-
Điều khiển quá trình thông qua Digital I/O.
-
Kết nối PLC/SCADA/PC.
-
Truyền dữ liệu qua Ethernet và fieldbus.
Minebea Intec cung cấp Maxxis 5 với các ứng dụng phần mềm chuyên dụng như BASIC, BATCH, IBC, COUNT, TRUCK và ProRecipe XT.
Ưu điểm nổi bật của Maxxis 5
Màn hình màu 5.7 inch
- Maxxis 5 sử dụng màn hình TFT màu 5.7 inch, độ phân giải 320 × 240 pixel và hiển thị khối lượng 7 chữ số.
- Bàn phím màng gồm 36 phím, hỗ trợ thao tác trực tiếp trên bộ điều khiển. Thiết bị hỗ trợ các đơn vị t, kg, g, mg, lb và oz.
Kết nối load cell công nghiệp
- Maxxis 5 hỗ trợ các load cell strain gauge với kết nối 4 dây hoặc 6 dây.
- Bộ chuyển đổi A/D sử dụng công nghệ Delta-Sigma, tín hiệu đầu vào 0–36 mV và có độ phân giải sử dụng đến 0.2 µV/d trong cấu hình phù hợp.
Điều khiển quá trình
- Maxxis 5 có Digital I/O và khả năng lập trình/điều khiển quá trình, phù hợp với các hệ thống:
- Load Cell → Maxxis 5 → Van/Bơm/Motor → PLC/HMI
- Đối với các ứng dụng BATCH và IBC, bộ điều khiển có thể xử lý setpoint, dung sai, tín hiệu rough/fine và điều chỉnh lượng chạy quá theo cấu hình ứng dụng.
Nhiều phương án giao tiếp
Maxxis 5 hỗ trợ Ethernet TCP/IP, Modbus TCP và có thể mở rộng với các giao tiếp công nghiệp như:
-
Profibus-DP
-
DeviceNet
-
Profinet
-
EtherNet/IP
-
RS-232
-
RS-485
-
Analog 0/4–20 mA
-
Digital I/O
Nhờ đó Maxxis 5 có thể tích hợp vào nhiều hệ thống tự động hóa khác nhau.
Cấu hình Maxxis 5 PR 5900
Maxxis 5 có thể được cấu hình theo nguồn cấp, kiểu vỏ, bộ chuyển đổi A/D, Digital I/O, giao tiếp và phần mềm ứng dụng.
Các cấu hình cố định
| Model |
Cấu hình chính |
Nguồn |
| PR 5900/00 |
Vỏ tủ G1 + A/D W1 + BASIC + Digital Input DE1 |
110/230 VAC |
| PR 5900/01 |
Vỏ tủ G1 + A/D W1 + BASIC + Digital Input DE1 |
24 VDC |
| PR 5900/02 |
Vỏ để bàn G2 + A/D W1 + BASIC + Digital Input DE1 |
110/230 VAC |
| PR 5900/03 |
Vỏ để bàn có giá treo G3 + A/D W1 + BASIC + Digital Input DE1 |
110/230 VAC |
Đây là các cấu hình cố định được Minebea Intec công bố trong datasheet Maxxis 5.
Ngoài các cấu hình cố định, Maxxis 5 còn có thể được cấu hình theo yêu cầu bằng cách lựa chọn module và ứng dụng tương ứng.
Module giao tiếp Maxxis 5
Bộ chuyển đổi A/D
PR 5900/10
Bộ chuyển đổi A/D dùng để kết nối load cell strain gauge với Maxxis 5.
Maxxis 5 có thể sử dụng một hoặc hai vị trí A/B cho bộ chuyển đổi tùy cấu hình.
A/D converter intrinsically safe
Đối với hệ thống cân trong khu vực nguy hiểm, Maxxis 5 có tùy chọn WE1 cho kết nối load cell trong ATEX Zone 1/21.
Có hai cấu hình nguồn load cell:
-
WE1-S12: 12 VDC, phù hợp tổng trở load cell >150 Ω.
-
WE1-S7: 7.2 VDC, phù hợp tổng trở >80 đến ≤150 Ω.
Việc lựa chọn phải căn cứ vào cấu hình load cell và yêu cầu chống cháy nổ của hệ thống.
Module RS-232 và RS-485
PR 5900/32
Module 2 × RS-232, hỗ trợ các giao thức như:
-
Printer
-
SBI
-
xBPI
-
Remote display
-
MT-SICS level 0
PR 5900/04
Module 2 × RS-485, hỗ trợ:
-
EW-COM
-
Modbus RTU
-
Remote display
-
xBPI
-
SBI
-
Pendeo®
Module RS-485 còn có khả năng cấp nguồn cho một số cân nền IS theo cấu hình phù hợp.
Module Analog 0/4–20 mA
PR 5900/07
Module analog cung cấp:
-
1 × Analog Input
-
1 × Analog Output
-
Tín hiệu 0/4–20 mA
Có thể sử dụng để truyền các giá trị như:
-
Gross weight
-
Net weight
-
Process value
cho hệ thống điều khiển bên ngoài.
Module Digital I/O
Maxxis 5 có nhiều lựa chọn Digital I/O.
PR 5900/12
-
4 Digital Input passive.
-
4 Relay Output.
PR 5900/13
-
4 Digital Input active.
-
4 Relay Output.
PR 5900/17
Digital I/O có thể sử dụng cho các chức năng như Zero, Tare, Limit, Status, Weight, Rough/Fine và điều khiển thiết bị trong quá trình định lượng.
Giao tiếp PLC và Fieldbus
Maxxis 5 hỗ trợ nhiều chuẩn giao tiếp công nghiệp:
| Module |
Giao tiếp |
| PR 1721/51 |
Profibus-DP |
| PR 1721/54 |
DeviceNet |
| PR 1721/66 |
Profinet |
| PR 1721/67 |
EtherNet/IP |
| PR 1721/76 |
Dual Port Profinet |
| PR 1721/77 |
Dual Port EtherNet/IP |
Các module dual-port Profinet/EtherNet-IP áp dụng theo điều kiện số serial được Minebea Intec quy định.
Các ứng dụng của Maxxis 5
1. BASIC – Cân và kiểm tra khối lượng
BASIC là ứng dụng tiêu chuẩn cho các hệ thống cân thông thường.
Các chức năng chính:
-
Gross / Net / Tare.
-
In dữ liệu.
-
Alibi memory theo cấu hình.
-
Checkweighing.
-
Cơ sở dữ liệu sản phẩm đơn giản.
-
Kết nối PLC/PC.
-
Hiển thị văn bản và thông tin vận hành.
-
Làm terminal cho hệ thống điều khiển cấp trên.
BASIC phù hợp với các hệ thống cân bàn, cân sàn, cân bồn, cân silo và các ứng dụng cân công nghiệp cần kết nối với hệ thống điều khiển.
2. BATCH – Định lượng nhiều thành phần
BATCH được thiết kế cho các hệ thống định lượng nhiều thành phần theo công thức.
Maxxis 5 BATCH có thể:
-
Điều khiển tối đa 4 cân theo cấu hình ứng dụng: 2 cân analog + 2 cân digital.
-
Định lượng tự động hoặc thủ công.
-
Cài đặt setpoint.
-
Thiết lập dung sai.
-
Điều khiển tín hiệu rough/fine.
-
Tự động hiệu chỉnh lượng chạy quá.
-
Tính toán lại setpoint.
-
Điều khiển Digital I/O.
-
Lưu trữ công thức và đơn hàng.
-
Ghi nhận kết quả định lượng.
-
Kết nối PLC thông qua fieldbus, OPC hoặc Modbus TCP.
BATCH phù hợp với các hệ thống phối trộn nguyên liệu, thức ăn chăn nuôi, thực phẩm, hóa chất, vật liệu xây dựng và sản xuất công nghiệp.
Ví dụ hệ thống
Silo 1 → Load Cell → Maxxis 5
Silo 2 → Load Cell → Maxxis 5
Silo 3 → Load Cell → Maxxis 5
Silo 4 → Load Cell → Maxxis 5
→ Maxxis 5 thực hiện định lượng theo công thức
→ Điều khiển van/cửa xả
→ Gửi dữ liệu về PLC/SCADA.
3. IBC – Chiết rót và định lượng
IBC là ứng dụng cho các quá trình định lượng/chiết rót một thành phần.
Maxxis 5 IBC hỗ trợ:
-
Điều khiển một cân.
-
Định lượng tự động hoặc thủ công.
-
Cài đặt setpoint.
-
Thiết lập dung sai.
-
Điều chỉnh lượng chạy quá.
-
Điều khiển rough/fine.
-
Ghi nhận kết quả.
-
Truy xuất dữ liệu quá trình.
-
Điều khiển các thiết bị phụ trợ bằng Digital I/O.
IBC có thể được sử dụng cho:
4. COUNT – Cân đếm sản phẩm
Ứng dụng COUNT cho phép sử dụng Maxxis 5 trong các hệ thống cân đếm.
Các chức năng gồm:
-
Nhập trọng lượng đơn vị mẫu.
-
Tự động tối ưu trọng lượng đơn vị.
-
Điều chỉnh độ chính xác tính trọng lượng đơn vị.
-
Tự động tare.
-
Bộ nhớ dữ liệu sản phẩm.
-
Đếm bằng nhiều cân.
-
Cài đặt trọng lượng mục tiêu.
-
Thiết lập dung sai.
-
Hiển thị biểu đồ.
-
In kết quả tự động.
-
Cộng tổng theo từng sản phẩm.
-
Chấp nhận kết quả tự động hoặc thủ công.
COUNT phù hợp với đếm linh kiện, phụ tùng, bao bì, sản phẩm nhỏ và kiểm tra số lượng theo khối lượng.
5. TRUCK – Cân xe tải
Maxxis 5 TRUCK được thiết kế cho hệ thống cân xe tải.
Các chức năng chính:
-
Cân lần 1 và lần 2.
-
Quản lý dữ liệu phương tiện.
-
Quản lý sản phẩm.
-
Quản lý khách hàng.
-
Quản lý đơn vị vận chuyển.
-
Cài đặt giá trị mục tiêu và dung sai.
-
Điều chỉnh lượng nạp quá.
-
In phiếu cân.
-
Lưu giá trị gross vào Alibi memory theo cấu hình.
-
Hỗ trợ tandem scale.
Maxxis 5 TRUCK phù hợp cho trạm cân xe tải, nhà máy, kho nguyên liệu, cảng, nhà máy thức ăn chăn nuôi, xi măng, thép và các cơ sở logistics.
6. ProRecipe XT – Quản lý công thức phối liệu
ProRecipe XT® là giải pháp quản lý công thức và định lượng của Minebea Intec, có thể điều khiển từ PC Windows hoặc tích hợp với Maxxis 5.
Ứng dụng phù hợp với các quy trình:
ProRecipe XT hỗ trợ quản lý công thức, báo cáo và truy xuất lịch sử, đồng thời được thiết kế để tích hợp vào quy trình sản xuất. Minebea Intec cũng công bố khả năng đáp ứng yêu cầu 21 CFR Part 11 cho giải pháp ProRecipe XT.
Thông số kỹ thuật Maxxis 5
| Thông số |
Maxxis 5 PR 5900 |
| Loại thiết bị |
Weight Controller |
| Màn hình |
TFT màu |
| Kích thước màn hình |
5.7 inch |
| Độ phân giải |
320 × 240 pixel |
| Hiển thị khối lượng |
7 chữ số |
| Bàn phím |
36 phím |
| Vật liệu |
Stainless steel |
| Nguồn AC |
100–240 VAC ±10%, 50–60 Hz |
| Nguồn DC |
24 VDC +20/-10% |
| Công suất |
Max. 20 W |
| Load cell |
Strain gauge |
| Kết nối load cell |
4 hoặc 6 dây |
| Nguồn load cell |
12 VDC |
| Tín hiệu vào |
0–36 mV |
| Nguyên lý đo |
Delta-Sigma |
| Độ phân giải sử dụng |
0.2 µV/d |
| Linearity |
<0.003% |
| USB |
USB 1.1 Type B |
| RS-232 |
Có |
| RS-485 |
Có |
| Ethernet |
TCP/IP / Modbus TCP |
| SD Card |
Có |
| Digital Input |
4 × input tiêu chuẩn |
| Digital Output |
4 × relay tiêu chuẩn |
| Nhiệt độ vận hành |
-10 đến +50°C |
| Nhiệt độ lưu trữ |
-20 đến +70°C |
| Vỏ tủ |
IP65, mặt sau IP20 |
| Vỏ để bàn |
IP65 |
| Vỏ treo tường |
IP65 |
| Blackbox |
IP20 |
Thông số có thể thay đổi theo kiểu vỏ và cấu hình module của Maxxis 5.
Vỏ Maxxis 5
Maxxis 5 có nhiều kiểu vỏ để phù hợp với vị trí lắp đặt:
G1 – Cabinet housing
Dùng để lắp đặt trong tủ điều khiển.
G2 – Table-top housing
Dùng dạng để bàn, phù hợp với các vị trí vận hành trực tiếp.
G3 – Wall mounting housing
Vỏ có giá treo tường, phù hợp khi cần lắp Maxxis 5 tại khu vực vận hành.
G4 – Blackbox
Dạng Blackbox, phù hợp với các hệ thống cần tích hợp bộ điều khiển vào thiết bị hoặc tủ máy.
Theo datasheet, vỏ cabinet có IP65 ở mặt trước và IP20 ở mặt sau; table-top và wall housing có IP65.
Maxxis 5 cho cân bồn, cân silo và hệ thống định lượng
Một ứng dụng phổ biến của Maxxis 5 là cân bồn – cân silo – cân phễu.
Sơ đồ hệ thống điển hình:
Load Cell Minebea Intec
↓
Junction Box
↓
Maxxis 5 PR 5900
↓
PLC / HMI / SCADA
↓
Van – Bơm – Motor – Thiết bị cấp liệu
Với ứng dụng BATCH, Maxxis 5 có thể nhận dữ liệu khối lượng từ nhiều cân và thực hiện định lượng theo công thức. Đây là cấu hình phù hợp cho các hệ thống cần kiểm soát lượng nguyên liệu trước khi chuyển sang công đoạn tiếp theo.
Ứng dụng thực tế Maxxis 5
Ngành thực phẩm
Ngành thức ăn chăn nuôi
Ngành hóa chất
-
Cân bồn.
-
Định lượng chất rắn.
-
Chiết rót.
-
Kiểm soát lượng nạp.
-
Điều khiển van và bơm.
Ngành vật liệu xây dựng
-
Cân silo.
-
Cân phễu.
-
Định lượng nguyên liệu.
-
Phối trộn.
Nhà máy và logistics
Kho và sản xuất
-
Cân đếm.
-
Kiểm tra số lượng.
-
Kiểm tra trọng lượng.
-
In kết quả cân.
Maxxis 5 và hệ thống PLC
Maxxis 5 có thể hoạt động độc lập hoặc tích hợp vào hệ thống điều khiển nhà máy.
Ví dụ:
Load Cell → Maxxis 5 → Profinet → PLC → HMI/SCADA
Hoặc:
Load Cell → Maxxis 5 → Modbus TCP → PLC
Trong các ứng dụng định lượng, Maxxis 5 có thể xử lý phần đo lường, setpoint, dung sai, rough/fine và logic ứng dụng, trong khi PLC có thể đảm nhiệm phần điều khiển tổng thể của dây chuyền tùy kiến trúc hệ thống.
Maxxis 5 cho khu vực nguy hiểm
Maxxis 5 có các tùy chọn cho hệ thống cần kết nối với load cell trong khu vực nguy hiểm.
Tùy cấu hình, Minebea Intec cung cấp các tùy chọn liên quan đến:
Đối với hệ thống thực tế, cần lựa chọn đúng module A/D, kiểu vỏ, nguồn cấp, load cell và chứng nhận Ex theo khu vực lắp đặt. Không nên mặc định mọi cấu hình Maxxis 5 đều có cùng cấp chứng nhận.
Vì sao chọn Maxxis 5 Minebea Intec?
Maxxis 5 phù hợp với những hệ thống cần nhiều hơn một bộ hiển thị cân thông thường. Thiết bị kết hợp:
Đo khối lượng + điều khiển cân + định lượng + giao tiếp tự động hóa
trong một bộ điều khiển.
Với các ứng dụng BASIC, BATCH, IBC, COUNT, TRUCK và ProRecipe XT, Maxxis 5 có thể được cấu hình từ hệ thống cân đơn giản đến các dây chuyền định lượng và phối liệu tự động.
Tư vấn cấu hình Maxxis 5 PR 5900
Khi lựa chọn Maxxis 5, cần xác định:
-
Loại load cell sử dụng.
-
Số lượng load cell/cân.
-
Có cần A/D converter hay không.
-
Nguồn 110/230 VAC hay 24 VDC.
-
Kiểu vỏ: tủ điện, để bàn, treo tường hoặc Blackbox.
-
Số lượng Digital I/O.
-
Cần Analog 0/4–20 mA hay không.
-
Giao tiếp PLC: Profinet, Profibus, EtherNet/IP, Modbus TCP...
-
Ứng dụng BASIC, BATCH, IBC, COUNT hay TRUCK.
-
Có yêu cầu ATEX/Ex hay không.
Công Ty TNHH Quốc Hùng có thể tư vấn cấu hình Maxxis 5 phù hợp với hệ thống cân bồn, cân silo, cân xe, định lượng, chiết rót và tự động hóa cân công nghiệp.
