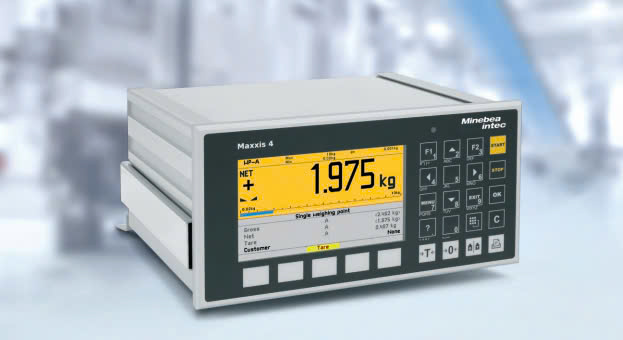

Maxxis 4 Minebea Intec – Bộ điều khiển cân PR 5500
Maxxis 4 là bộ điều khiển cân công nghiệp Weight Controller PR 5500 của Minebea Intec, được thiết kế cho các hệ thống cân, cân bồn, cân silo, chiết rót, định lượng và điều khiển quá trình sản xuất. Thiết bị có khả năng kết nối với load cell analog, load cell kỹ thuật số Pendeo®, cân bàn/cân sàn và nhiều giải pháp cân khác.
Maxxis 4 có thiết kế lắp đặt dạng plug-in trong tủ điều khiển, màn hình màu TFT 4.3 inch, Ethernet, USB, RS-232, SD card và nhiều tùy chọn giao tiếp với PLC như Profibus-DP, Profinet, EtherNet/IP và DeviceNet.
Maxxis 4 dùng để làm gì?
Không chỉ hiển thị giá trị cân, Maxxis 4 còn là bộ điều khiển quá trình cân. Thiết bị có thể được cấu hình cho nhiều mức ứng dụng:
-
Cân và hiển thị khối lượng.
-
Cân tổng – cân bì – cân tịnh.
-
Cân kiểm tra.
-
Cân bồn, cân silo, cân phễu.
-
Điều khiển chiết rót.
-
Định lượng một thành phần.
-
Định lượng nhiều thành phần.
-
Lập công thức phối liệu.
-
Điều khiển quá trình batching.
-
Kết nối PLC/PC và hệ thống điều khiển cấp trên.
-
Ghi nhận dữ liệu và hỗ trợ truy xuất quá trình.
Minebea Intec cung cấp Maxxis 4 với các ứng dụng phần mềm BASIC, IBC và BATCH, đồng thời thiết bị có thể lập trình tự do theo IEC 61131 cho các yêu cầu điều khiển chuyên biệt.
Ưu điểm nổi bật của Maxxis 4
Bộ điều khiển cân lập trình được
- Maxxis 4 có thể sử dụng như bộ điều khiển cân độc lập hoặc tích hợp vào hệ thống tự động hóa của nhà máy.
- Thiết bị hỗ trợ các ứng dụng từ cân đơn giản đến chiết rót một thành phần và định lượng nhiều thành phần phức tạp.

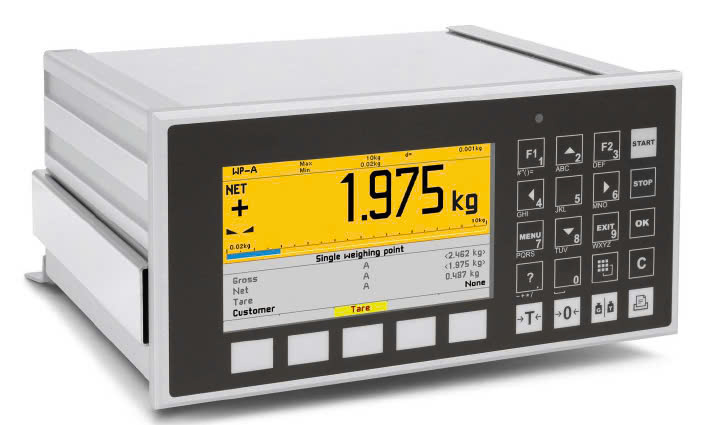

Màn hình màu TFT 4.3 inch
- Màn hình TFT màu kích thước 4.3 inch, độ phân giải 480 × 272 pixel, hiển thị trọng lượng 7 chữ số và hỗ trợ nhiều đơn vị như t, kg, g, mg, lb và oz.
- Bàn phím màng gồm 25 phím, thuận tiện cho việc cài đặt và vận hành trực tiếp tại tủ điều khiển.
Kết nối load cell
- Maxxis 4 có thể kết nối với load cell strain gauge thông qua kết nối 4 dây hoặc 6 dây. Bộ chuyển đổi A/D sử dụng nguyên lý Delta-Sigma, tín hiệu đầu vào 0–36 mV và có độ phân giải sử dụng đến 0.2 µV/d.
Kết nối PLC và mạng công nghiệp
- Thiết bị hỗ trợ Ethernet TCP/IP và Modbus TCP theo cấu hình tiêu chuẩn, đồng thời có các tùy chọn giao tiếp:
-
Profibus-DP
-
Profinet
-
EtherNet/IP
-
DeviceNet
-
RS-232
-
RS-485
-
Analog 0/4–20 mA
-
Digital I/O
Nhờ đó Maxxis 4 có thể kết nối với PLC, PC, HMI và hệ thống quản lý sản xuất.
Web Server và SD Card
- Maxxis 4 được tích hợp Web Server, cho phép cấu hình và điều khiển thông qua trình duyệt web tiêu chuẩn.
- SD card được sử dụng để sao lưu dữ liệu vận hành, cấu hình và hỗ trợ khả năng truy xuất dữ liệu trong quá trình sử dụng.
Các model Maxxis 4 PR 5500
Maxxis 4 có nhiều cấu hình khác nhau tùy theo nguồn cấp, ứng dụng và module I/O.
| Model |
Cấu hình chính |
Ứng dụng |
| PR 5500/00 |
110/230 VAC + A/D + Basic |
Cân thông thường |
| PR 5500/01 |
24 VDC + A/D + Basic |
Cân thông thường |
| PR 5500/20 |
110/230 VAC + A/D + Digital I/O + Batching |
Định lượng nhiều thành phần |
| PR 5500/21 |
24 VDC + A/D + Digital I/O + Batching |
Định lượng nhiều thành phần |
| PR 5500/30 |
110/230 VAC + A/D + Digital I/O + IBC |
Chiết rót/định lượng một thành phần |
| PR 5500/31 |
24 VDC + A/D + Digital I/O + IBC |
Chiết rót/định lượng một thành phần |
| PR 5500/90 |
110/230 VAC + A/D + PHASE |
Điều khiển quá trình |
| PR 5500/94 |
24 VDC + A/D + PHASE |
Điều khiển quá trình |
Các cấu hình trên là những phiên bản Maxxis 4 được Minebea Intec liệt kê trong datasheet, với mã cấu hình và số đặt hàng riêng.
Các ứng dụng phần mềm của Maxxis 4
BASIC – Cân cơ bản
Phù hợp với các hệ thống cần:
BATCH – Định lượng nhiều thành phần
Ứng dụng BATCH được thiết kế cho hệ thống định lượng theo công thức.
Có thể thực hiện:
-
Định lượng nhiều thành phần.
-
Điều khiển tự động hoặc thủ công.
-
Cài đặt setpoint.
-
Điều chỉnh dung sai định lượng.
-
Điều khiển tín hiệu thô/tinh.
-
Điều khiển thiết bị thông qua Digital I/O.
-
Ghi nhận kết quả định lượng.
-
Kết nối fieldbus, OPC hoặc Modbus TCP.
BATCH có thể điều khiển tối đa một cân analog hoặc digital trong cấu hình tiêu chuẩn của ứng dụng này.
IBC – Chiết rót/định lượng một thành phần
IBC phù hợp với các hệ thống cần điều khiển một quá trình định lượng hoặc chiết rót.
Ứng dụng hỗ trợ:
-
Một cân.
-
Định lượng theo setpoint.
-
Điều khiển thủ công hoặc tự động.
-
Điều khiển Digital I/O.
-
Cài đặt dung sai.
-
Tự động hiệu chỉnh lượng chạy quá.
-
Ghi nhận kết quả quá trình.
Maxxis 4 IBC có thể được sử dụng cho các hệ thống chiết rót, xả liệu và định lượng một thành phần.
Thông số kỹ thuật Maxxis 4
| Thông số |
Giá trị |
| Loại thiết bị |
Weight Controller / Process Controller |
| Kiểu lắp đặt |
Plug-in, lắp trong tủ điều khiển |
| Vật liệu |
Nhôm |
| Kích thước |
192 × 96 × 146 mm |
| Cấp bảo vệ |
IP20; mặt trước IP65 |
| Màn hình |
TFT màu 4.3 inch |
| Độ phân giải |
480 × 272 pixel |
| Hiển thị trọng lượng |
7 chữ số |
| Bàn phím |
25 phím |
| Nguồn AC |
100–240 VAC ±10%, 50–60 Hz |
| Nguồn DC |
24 VDC +20/-10% |
| Công suất |
Tối đa 14 W |
| Load cell |
Strain gauge, 4 hoặc 6 dây |
| Nguồn load cell |
12 VDC |
| Tín hiệu vào |
0–36 mV |
| Đo lường |
Delta-Sigma |
| Ethernet |
TCP/IP, Modbus TCP |
| USB |
USB 1.1 Type B |
| RS-232 |
Có |
| SD Card |
Có |
| Nhiệt độ vận hành |
-10 đến +50°C |
| Nhiệt độ lưu trữ |
-20 đến +70°C |
| Khối lượng thiết bị |
Khoảng 2.2 kg |
| Chứng nhận |
CE, OIML R76 |
Thông số trên được tổng hợp từ datasheet Maxxis 4 của Minebea Intec.
Module và giao tiếp tùy chọn
Tùy cấu hình hệ thống, Maxxis 4 có thể được trang bị thêm các module:
Giao tiếp
-
PR 1721/61 – Profibus-DP.
-
PR 1721/64 – DeviceNet.
-
PR 1721/66 – Profinet.
-
PR 1721/67 – EtherNet/IP.
-
PR 5500/04 – 2 × RS-485.
-
PR 5500/32 – 2 × RS-232.
-
PR 5500/07 – Analog 0/4–20 mA.
Digital I/O
Tùy module có thể lựa chọn:
Các module Digital I/O có thể dùng cho tín hiệu zero, tare, giới hạn, trạng thái, điều khiển rough/fine và các tín hiệu điều khiển quá trình.
Maxxis 4 cho cân bồn và cân silo
Trong hệ thống cân bồn, cân silo và cân phễu, Maxxis 4 có thể nhận tín hiệu từ các load cell được lắp dưới bồn/silo để tính toán khối lượng vật liệu.
Một hệ thống điển hình:
Load Cell → Junction Box → Maxxis 4 → PLC/HMI → Van/Bơm/Thiết bị định lượng
Maxxis 4 đặc biệt phù hợp khi hệ thống không chỉ cần hiển thị khối lượng mà còn cần điều khiển quá trình cân, chiết rót hoặc định lượng. Minebea Intec cũng sử dụng Maxxis 4 trong các giải pháp cân bồn và silo phục vụ kiểm soát mức liệu, filling và batching.
Ứng dụng Maxxis 4
Maxxis 4 có thể được sử dụng trong nhiều ngành công nghiệp:
-
Cân bồn – cân silo – cân phễu
-
Hệ thống định lượng nguyên liệu.
-
Hệ thống phối trộn theo công thức.
-
Chiết rót sản phẩm.
-
Cân kiểm tra.
-
Kiểm soát lượng nạp.
-
Hệ thống batching.
-
Ngành thực phẩm và đồ uống.
-
Hóa chất.
-
Dược phẩm.
-
Nông nghiệp và thức ăn chăn nuôi.
-
Vật liệu xây dựng.
-
Máy móc/OEM.
-
Các dây chuyền tự động hóa công nghiệp.
Minebea Intec xác định các ứng dụng chính của Maxxis 4 gồm weighing, filling and dosing, fill quantity control và formulation.
Chọn Maxxis 4 như thế nào?
Cân đơn giản:
→ Có thể lựa chọn PR 5500/00 hoặc PR 5500/01 tùy nguồn cấp 110/230 VAC hoặc 24 VDC.
Cân bồn/silo cần điều khiển định lượng:
→ Xem xét cấu hình BATCH hoặc IBC tùy quá trình.
Định lượng nhiều thành phần theo công thức:
→ PR 5500 BATCH.
Chiết rót hoặc định lượng một thành phần:
→ PR 5500 IBC.
Kết nối PLC:
→ Lựa chọn module giao tiếp phù hợp như Profibus-DP, Profinet hoặc EtherNet/IP.
Cần tín hiệu analog:
→ Có thể sử dụng module 0/4–20 mA.
Việc lựa chọn model cuối cùng nên dựa trên loại load cell, số lượng load cell, nguồn cấp, yêu cầu I/O, giao tiếp PLC và quy trình điều khiển thực tế.
Maxxis 4 Minebea Intec – Giải pháp điều khiển cân công nghiệp
Maxxis 4 phù hợp với các hệ thống cần kết hợp đo khối lượng + điều khiển quá trình trong cùng một thiết bị. Với khả năng kết nối load cell, Ethernet, Modbus TCP, fieldbus, Digital I/O và các phần mềm ứng dụng BASIC/BATCH/IBC, Maxxis 4 có thể được tích hợp vào nhiều hệ thống cân và tự động hóa công nghiệp.
